Controlador MIDI controlado de la llama (8 / 25 paso)

Paso 8: Destruir un protoboard!

Un protoboard es una gran manera de prototipo tus circuitos antes de construyen. Son perfectos para principiantes y aficionado avanzado (y profesionales). En este proyecto, mi objetivo es permitir que cualquier persona construir su propio controlador de fuego sin el uso de un soldador. Este tablero será nuestro boleto a un proyecto menos soldadura! Pero... Primero vamos a tener que destruirlo.

En primer lugar, sólo necesita desarmar el tablero si está utilizando un Arduino Nano y organizan lo visto en los pasos siguientes. Si encuentras otra manera de montar el Arduino, no dude en probar y mostrar cómo lo hiciste! Pero creo que es una gran idea para desarmar un protoboard para ver cómo funciona y para ayudar a montar arduino.

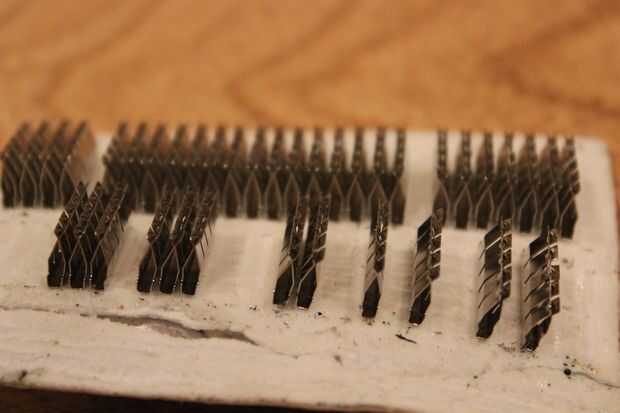

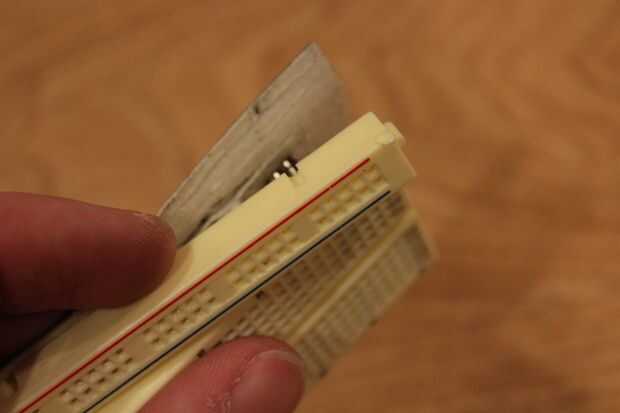

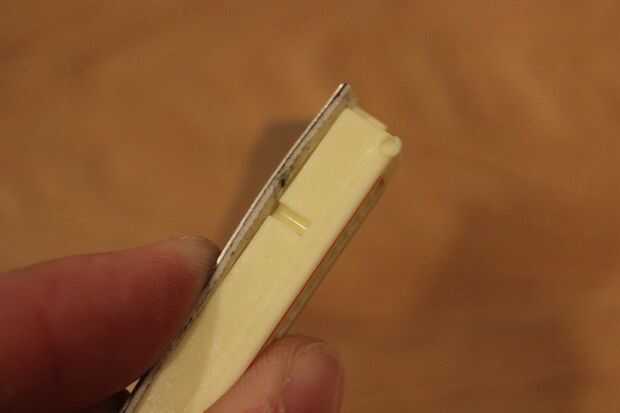

Con un alicate o cabeza plana Tornillo conductor, separar la parte inferior adhesiva de plástico en el protoboard. Pronto verás los conectores metálicos que realmente el tablero de trabajo. Seguir separar las dos capas hasta que el plástico se separa totalmente.

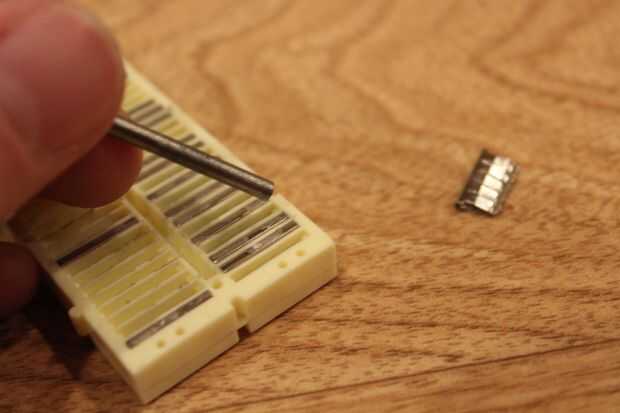

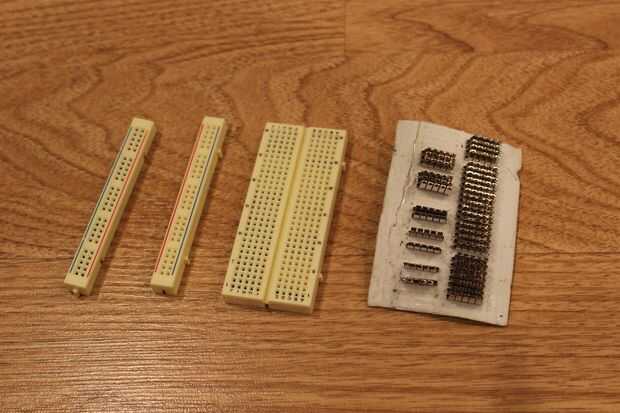

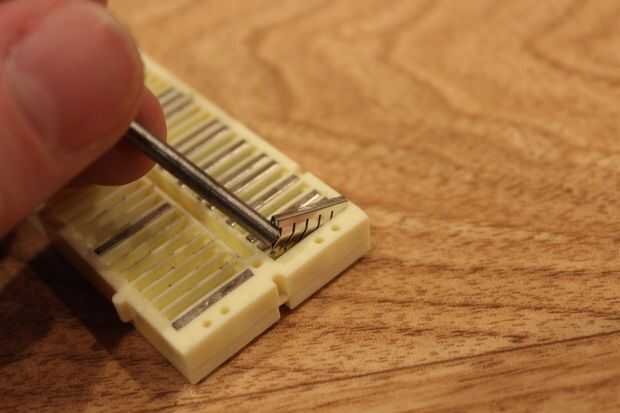

Tómese unos minutos para retirar los conectores de metal y visualizar cómo funciona el protoboard.
