Controlador MIDI de Arcade (4 / 10 paso)

Paso 4: Añadir las cosas Blinky

Usted puede haber notado hay pequeños agujeros al lado de cada uno de los agujeros de botón más grandes. Como podría tener supongo, son de LEDs. El diseño original estaban destinados a para agujeros de 2mm, pero si quieres usar 3mm LED, no dude en modificar los diseños para que te encajan.

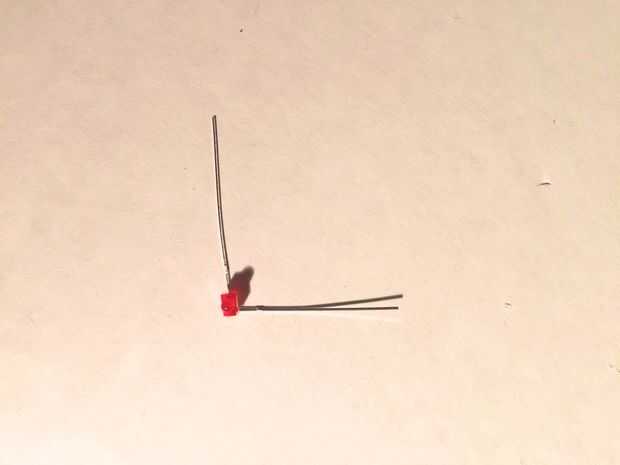

1. El LED según el cuadro, el más largo línea de plomo con el cuerpo del LED y el cable más corto perpendicular al cuerpo (en relación con el lado largo del LED) LED de la curva.

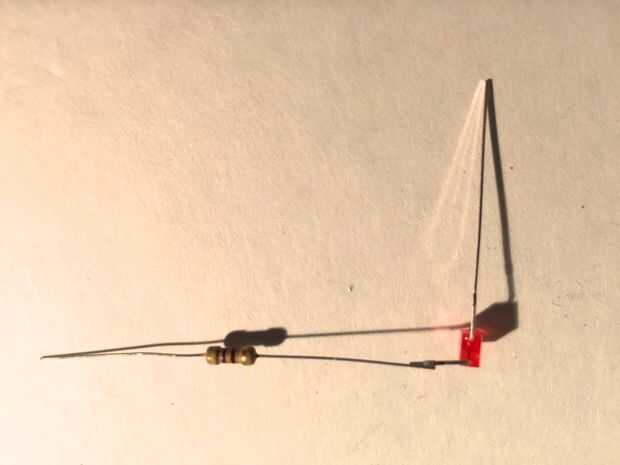

2. Cortar la mayoría del cable más corto y soldar una resistencia a ella. Aparte del hecho de que necesitan una resistencia para limitar la corriente en los LEDs, también dun me equivoqué y el LED son realmente 2 mm a ser capaz de soldar entre sí en una matriz. Por esta razón solía 16 resistencias despliegue el cable justo el tiempo suficiente para soldar al LED adyacente para formar la matriz de.

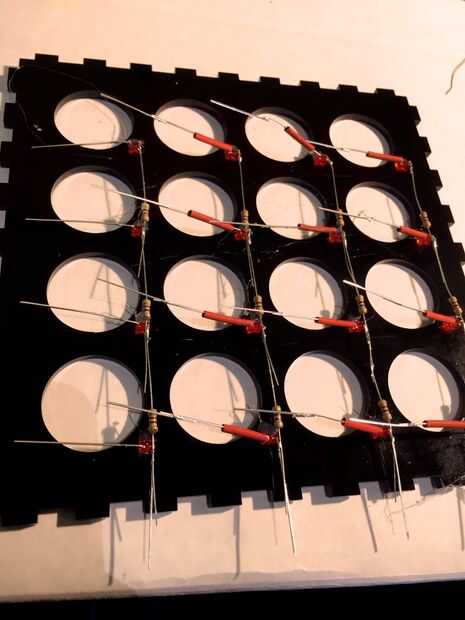

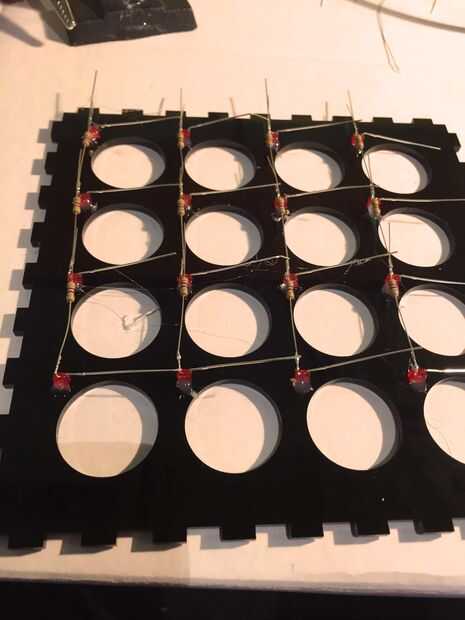

3. Coloque el combo de la resistencia del LED en los agujeros para formar la matriz. Tener en cuenta, el plomo que se pegan hacia fuera debe hacer frente el lado con más espacio. Rotado 90 grados, que algunos de los conductores hizo sobresalir porque no puedo geometría.

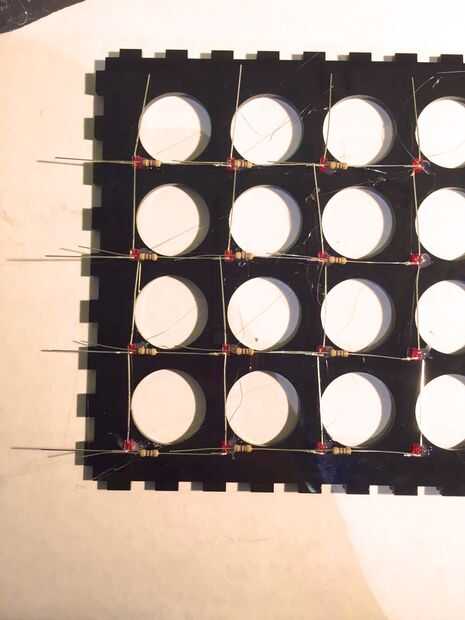

4. Todas las filas de la resistencia de la soldadura de juntas.

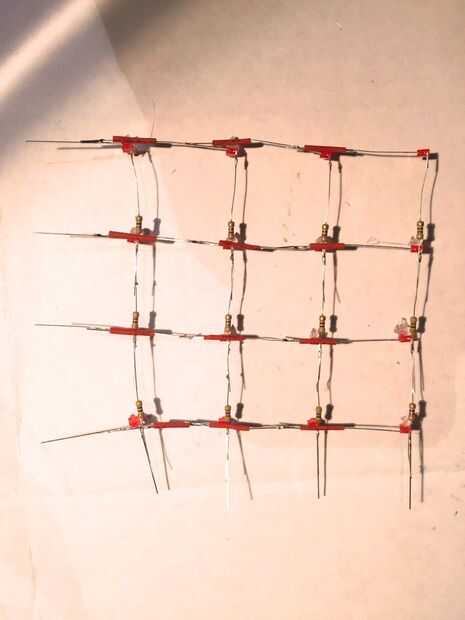

5. Deslice en la envoltura de shrinkydink en las columnas de la no resistencia.

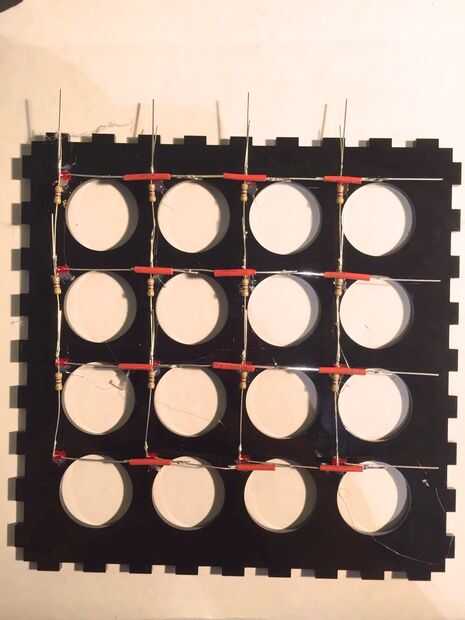

6. Soldar el resistor no columnas juntos y pistola de calor la shrinkydink.
