Paso 6: Conexión de botón
Supondré que usted está usando cable de cinta para este ejercicio de soldadura. Si sólo usas cable de calibre normal, solo soldar un cable a uno de los conductores en cada botón, que entrará el Teensy y conecte el cable restante en los botones juntos sin embargo te gusta, que Irán a la tierra en el Teensy.
Si de hecho está utilizando un cable de cinta, es más o menos el mismo concepto, pero requiere un poco de conocimientos de gestión de cable.

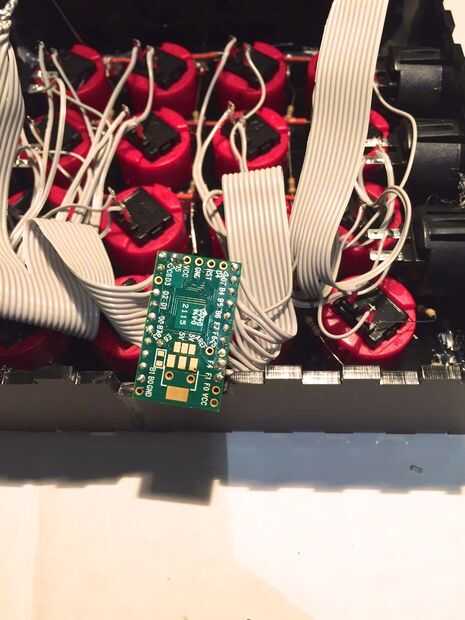

- La soldadura de uno de los pasadores de cada botones en el orden de los pines Teensy, saltando sobre los pines 1, 2 y 8 (estos se utilizarán para el 74HC595).
- El seguimiento de qué botón se une a que pin. No importa, tanto tiempo como tú escríbelo en alguna parte y recordar lo que pasó donde.
- Suelde todos los pasadores segunda de cada botón juntos sin embargo te gusta. Opté por ellos individualmente de alambre y soldadura blob los extremos juntos. Usted puede hacer lo mismo, o bien seleccione una forma diferente de conectarlos todos juntos.
- Tome ese blob gigante y conecte con el conector de tierra en el Teensy. Usé el pin de programación porque el otro conector de tierra estaba debajo de uno de los paneles.
Probablemente debería de tomar más fotos de este paso.
