Controlador MIDI de Arcade (7 / 10 paso)

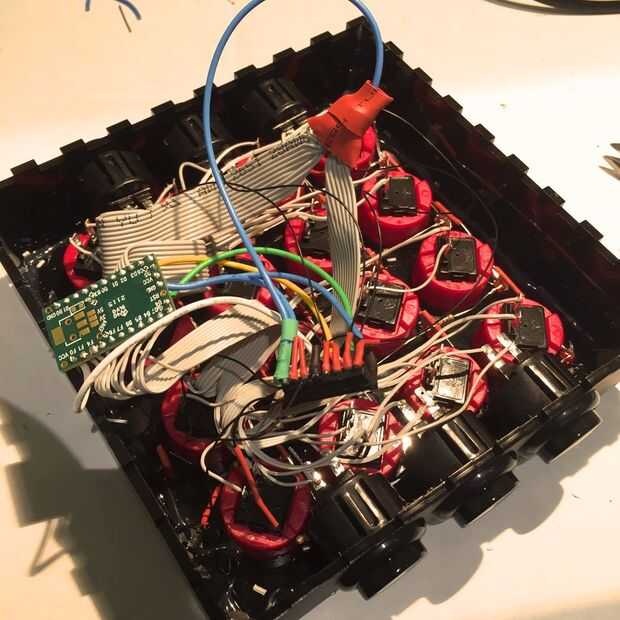

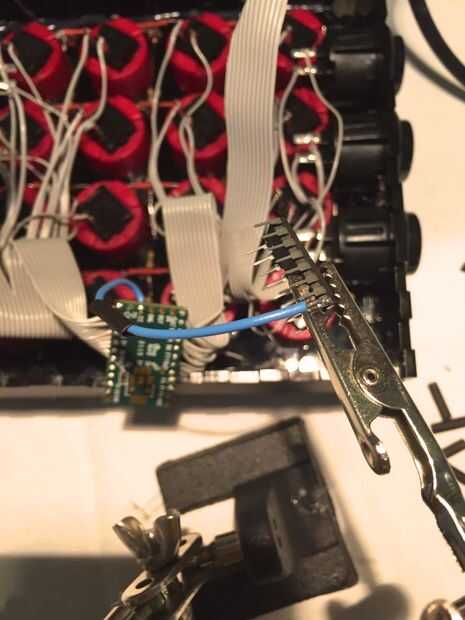

Paso 7: Conexión de LED

Recuerda como te dije para ahorrar pines 1, 2 y 8 en el Teensy. Bueno, este es donde averiguar por qué.

  1. Conectar el pin 1 de la Teensy al pin 11 del 74HC595. Esta es la línea de reloj.
  2. Conectar el pin 2 de la Teensy al pin 14 de los 74HC595. Esta es la línea de datos.
  3. Conectar el pin 8 de la Teensy al pin 12 de los 74HC595. Esta es la línea de cierre.
  4. Más o menos siguen este Instructable.

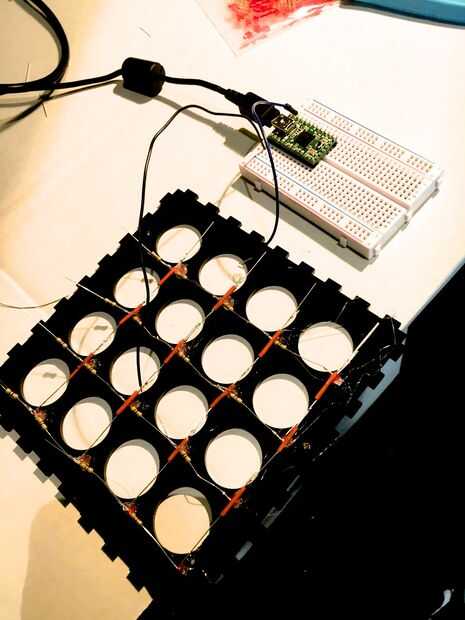

Quizá quieras probar la matriz LED antes de que suelde nada sobre él. No hago esto y me enteré de uno de los LEDs sopló...
