Paso 2: Montaje de la matriz de interruptor
El primer paso en el montaje de la caja negra es ensamblar la matriz de interruptor que constituye la mayor parte de la interfaz humana.

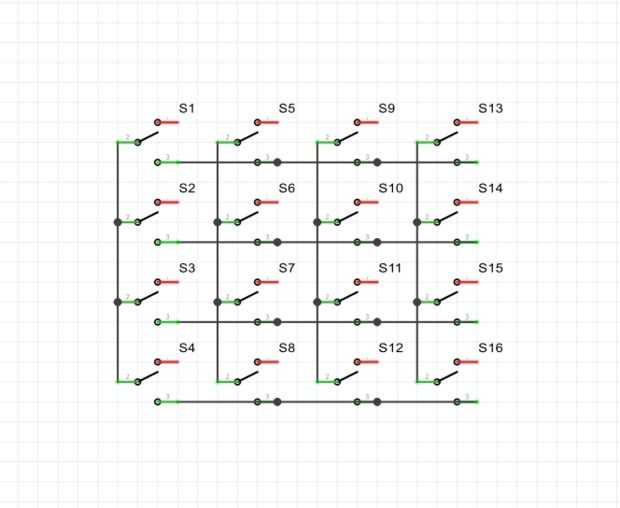

La idea detrás de esto es que hay cuatro columnas y cuatro filas de interruptores. Arduino puede enviar energía a cualquier columna individual y leer que los interruptores están cerrados marcando las filas. Hay una mejor solución a este problema que el que imaginé aquí, pero este es el que usé cuando construí el dispositivo inicialmente.

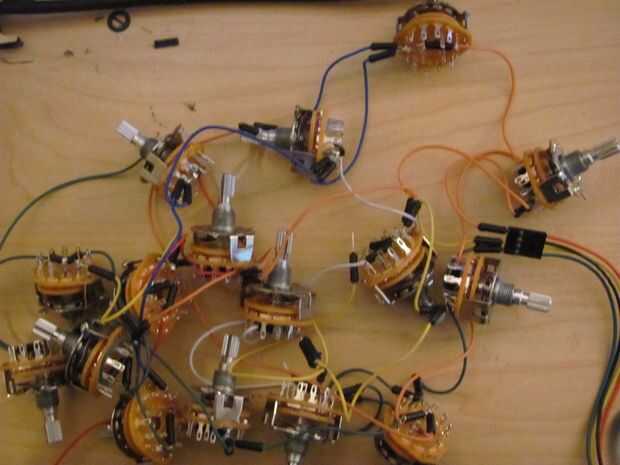

Simplemente de la soldadura entre el puente de alambre a cada uno de los interruptores, para que los interruptores están conectados como se muestra.
