Paso 8: Alambre para Arduino

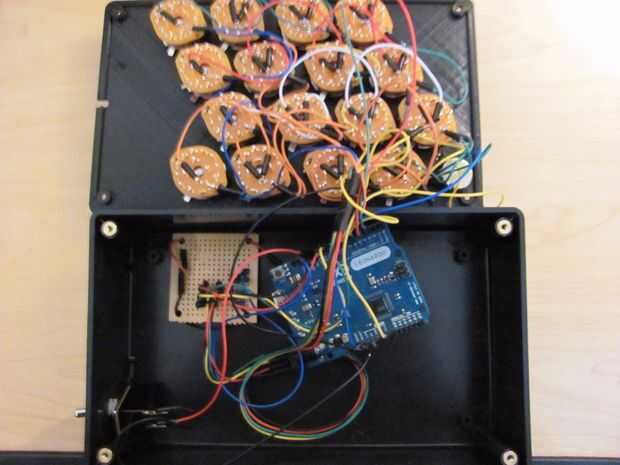

Ha llegado el momento al cable por el arduino.
La primera cosa que alambre es la tabla secundaria. Alambre de los carriles de alimentación positivo y negativo a tierra y 5 voltios respectivamente. luego conecte las salidas de las filas uno a través de cuatro a ocho pernos a través de once en el arduino. Luego conecte las entradas de la Junta secundaria a sus respectivas filas.
Conecte las entradas de la matriz a pins de dos a cinco en el arduino, para columnas una a través de cuatro respectivamente.
Conecte el interruptor de palanca, de un lado del interruptor a tierra y el otro al pin 12 en el arduino.
Después de eso, conectar el potenciómetro a 5 voltios, tierra y el medio pin a pin analógico 0.
Por último, conectar el arduino para el cable USB, y puede cerrar el cuadro de. Si nada sale mal, no tienes que abrirlo de nuevo.
