Controlador MIDI de cigarro caja (3 / 8 paso)

Paso 3: Diseñar el Panel los recortes

Crear un documento de Corel Draw para cada panel de la caja de cigarro a cortar. También pueden utilizar otros programas como Illustrator y Inkscape. Medida de la caja de cigarro para obtener dimensiones externas. Dibujar el espesor del panel lateral y cualquier otra característica de la caja que podrían interferir con el montaje de componentes.

Descargar la hoja de datos para cada componente utilizado en el proyecto. La hoja de datos incluye un dibujo mecánico de la parte y en la mayoría de los casos, una recomendación para el tamaño de la abertura del panel. Utilice la información de la hoja de datos para dibujar los cortes.

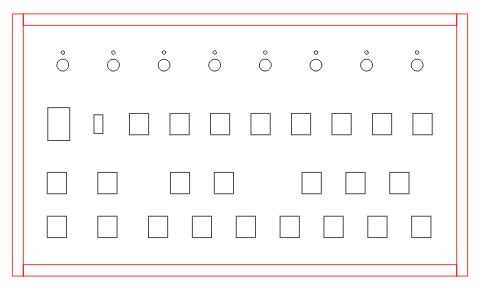

El panel superior de la caja de cigarro tiene 8 potenciómetros, 24 botones, un interruptor y un LED indicador de actividad:
