Controlador Midi sencillo de flauta/grabadora (EWI) (9 / 14 paso)

Paso 9: Añadir botones

He instalado 8 botones en el conducto superior y el 1 botón (pulgar) en el conducto menor.

Los botones están soldados a un trozo de placa perforada sólo lo suficientemente pequeño como para introducir en el conducto, pero no demasiado pequeño para evitar que se caiga. Mi tablero perforado sólo es suficientemente amplio como para cuatro botones, por lo que yo necesitaba dos piezas para el conducto superior y una pieza pequeña para el conducto inferior. También encontré más cómoda si el botón de rosa tiene menos distancia para el botón anterior que los otros.

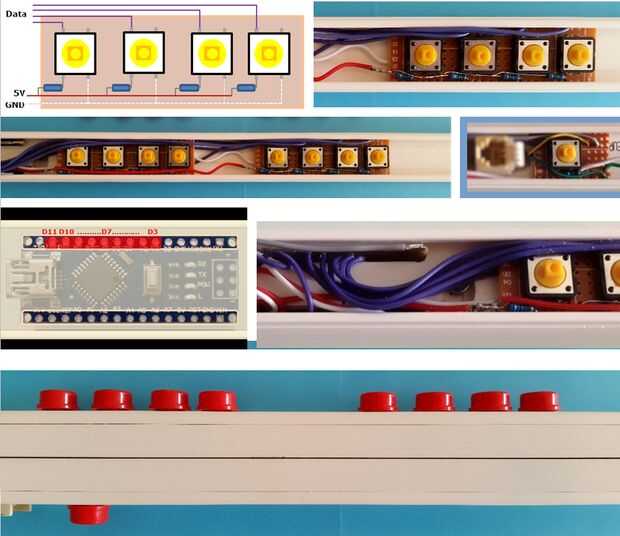

Tenemos que proporcionar a cada botón de suelo, 5 voltios y una línea de datos. La imagen de circuito muestra cómo conectar los botones (línea de trazos de la tierra es en la parte posterior de la Junta de perf, rojo y púrpura líneas sólidas son la parte delantera de la Junta de perf). En el cuadro de Resumen puedes ver que salga las líneas de datos (púrpura) de la tabla de la derecha debajo de la izquierda para que los cables no evitar que la tapa cierre.

Soldar las líneas de datos de los botones en el conducto superior a una hembra 8 pines para una fácil inserción en pin D3 a D10 del Arduino Nano. Las líneas GND y 5V se conectaron a los 5V y los carriles GND del tablero de distribución de energía.

La línea de datos del botón de pulgar se enrutan a través del orificio entre inferior y superior del conducto y se inserta en D11 del Arduino Nano. (En este caso con una hembra 2 pines). También puede enrutar los 5V y GND del botón del pulgar a través del agujero y soldadura de rieles en el tablero de distribución de energía. Sin embargo yo soldado directamente a 5V y GND del conector RJ11 para reducir al mínimo la cantidad de cables pasando por el recinto.

Después de instalar todos los botones (parte superior del conducto y conducto inferior) podemos perforar los agujeros en la tapa de. Usé una broca de 10mm. Esto es un poco más grande que necesario pero le da cierto margen para que el cambio de los tableros del botón en la caja sin los botones de coger el lado de los agujeros y que viene pegado después de presionar a los.

Después de esto puse las tapas e Instale las tapas de botón. Las juntas deben quedar alto suficiente en de conducto para dar a los botones de espacio suficiente para ser presionado. Dos botones no sentarse lo suficientemente alto y no podían ser pulsados, por lo que se deslizó un papel por debajo de la Junta para levantar el botón hacia la tapa.

Nota: Si desea instalar al altavoz, necesita mantener la habitación entre el botón del pulgar y el enchufe RJ-11 para la toma de audio en el paso 11.
