Controlador Midi sencillo de flauta/grabadora (EWI) (11 / 14 paso)

Paso 11: Opcional - altavoz y amplificador

Este paso es opcional y sólo es necesario si desea que el sonido salga de su grabadora midi en lugar de tu pc.

También primero traté de enviar la señal de audio el cable restante en el cable del teléfono. Sin embargo pronto descubrí que debido a la interferencia de la calidad del sonido se convirtió en muy malo. Para ello usé un cable independiente de audio para el transporte de la señal de audio, que dio el sonido mucho mejor.

La conexión solamente común entre el circuito de audio y el circuito de arduino es 5V venida desde el cable de teléfono (y además el arduino/botones/micrófono vía el tablero de distribución de energía) que también alimenta la placa del amplificador. Así que no hay tierra directa conexión (añadiendo esto parece mejorar la interferencia de audio) y dependen de los circuitos de tierra dentro de la pc. Considere si encuentras esto sabia para su propia construcción.

En este paso la toma de audio, el altavoz y el amplificador se colocan en el conducto menor. La toma se coloca entre el conector RJ-11 y el botón de pulgar, la placa del amplificador se coloca en el otro lado del botón de pulgar, el altavoz en el extremo del conducto.

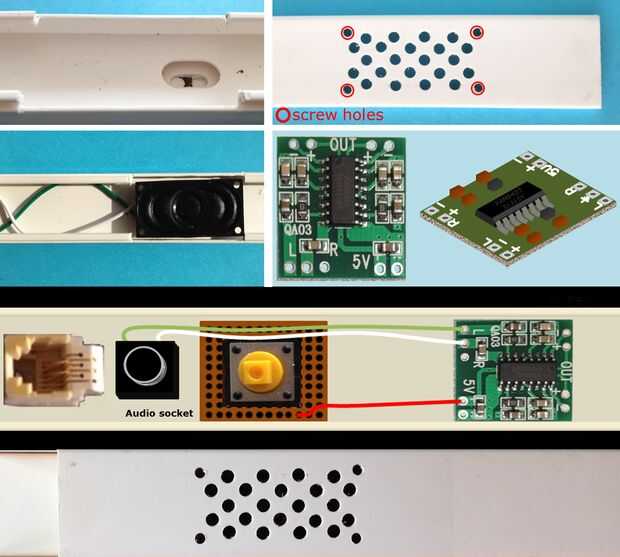

El orador sólo se ajusta si nos recorte los bordes del retroceso para hacer espacio (primer cuadro). Usé un cuchillo de la manía para tallar los bordes interiores lejos. A continuación os adjunto dos cables al altavoz (blanco y verde).

Continuación hasta está perforando los agujeros. Puesto que queremos marcar donde necesitan estar, apliqué cinta adhesiva a la tapa. (Esto también hace retirar las marcas mucho más fáciles). Primero marque los orificios de esquina para fijar el altavoz en la tapa usando los tornillos pequeños. He utilizado el altavoz como plantilla para marcar los orificios de esquina y había perforado con una broca que empareja (2 m m, segunda foto - círculos rojos). Después esta dibujada una rejilla en la tapa para marcar todo el sonido de los agujeros y utiliza un taladro un poco más grande de bits (3mm).

La Junta Directiva de la amp se colocó entre el botón del pulgar y el altavoz (véase el cuadro quinto, otro de la parte inferior). 5V de la Junta Directiva de la amp (abajo izquierda) puede ser conectado a la Junta de distribución de energía, pero puesto que el botón del pulgar también tiene 5V y para reducir los cables, conecté la Junta amp aquí. El cable de audio (verde) de la toma de audio fue conectado a la audio-izquierda-de la Junta Directiva de la amp (superior izquierda). Fue conectado el cable a tierra (blanco) de la toma de audio audio-suelo de la Junta Directiva de la amp (superior izquierda).

Lo único que queda es conectar los cables del altavoz a la izquierda de audio fuera de la Junta Directiva de la amp (superior derecha). No es realmente importante Conecte el cable blanco a + o -, (pero sería si hubiera conectado a dos altavoces.)

Foto inferior muestra el conducto cerrado con altavoz y Junta Directiva de la amp dentro.

Nota: La segunda foto de abajo muestra un esquema en lugar de la foto de mi conducto inferior resultante. Esto es porque mi cable RJ-11 se rompió y sin una nueva en mano quité el RJ-11 y tomas de audio e instalado un tablero perforado en su lugar. A este complemento Junta, soldado el cable RJ-11 y el cable de audio. Después de esto conecté los cables de 5V/GND provenientes de la placa de distribución de potencia, el cable midi desde el pin TX del Arduino y los cables de audio/GND de los cables de audio.
