Controlador Midi sencillo de flauta/grabadora (EWI) (12 / 14 paso)

Paso 12: Boquilla y lados madera

Que forma la boquilla

Para la boquilla se utilice un bloque de madera igual o ligeramente más grande que las dimensiones de los conductos. Para mi los conductos se trataba de unos 24 mm y 28 mm de alto. Elegir una longitud de 70 mm. A continuación hizo una forma agradable para la boca primero con una lima gruesa, seguida por archivos más finos y bien finalmente lija.

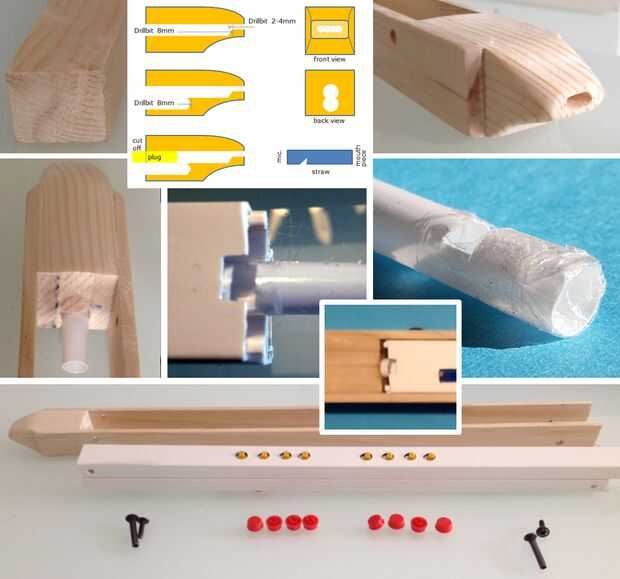

El esquema muestra cómo forma de la pieza de la boca y donde perforado los agujeros para el canal de aire. El diámetro de los agujeros en el lado de boca son 2-4mm y se presentan a un óvalo bueno apertura. En la parte posterior dos agujeros son necesarios: un agujero en la parte inferior que sale del micrófono (a través de una paja insertada) y un agujero en el medio que conecta la boca la puerta de la paja. El final del agujero central está conectado por lo que todo el aire existen a través de la pajilla en el orificio inferior. El diámetro de los orificios en el extremo posterior depende del diámetro de la paja que se utiliza, que en mi caso fue de 10mm. Este diámetro también depende el flujo de aire que se siente y por supuesto qué tipo de paja puede obtener/comprar.

Preparación de la paja

El sensor de la boquilla y el micrófono están conectados con antes mencionado paja. Este aire que se sopla en la paja contiene humedad perjudicial, así que puse un pedazo de película de plástico (de una bolsa de sándwich) en el extremo de la pajilla. (Si la hoja en este extremo se presiona contra el micrófono, el sonido será aún detectado.) Sin embargo ahora el aire no puede escapar, así que corte un agujero en la paja y una abertura correspondiente en el conducto inferior en la posición correspondiente.

Boquilla de sujeción a caja

La solución simple sólo que pude pensar en asegurar la boquilla al recinto fue conectar con listones de madera a cada lado.

Hice las tiras tan largas como la longitud combinada del local y mi boquilla (470 mm en mi caso). Usando pegamento de madera estándar pegué primero los lados de la boquilla. A continuación, había colocado entre la caja y taladrar dos agujeros al principio y al final del recinto, evitando golpear cualquier electrónica. Utilizando tornillos gabinete (ver última foto) jodido el recinto plástico entre las tiras.

Proteger la madera de la humedad

Sobre todo el pedazo de boca necesita protección de la humedad en la boca.

Apliqué un final claro (varias veces) hacia el exterior de la pieza de la boca y también (por motivos estéticos) a las tiras laterales. Usé un juguete seguro "rust-oleum sellador transparente satinado - juguete seguro"

También el interior de la boquilla (el canal de aire) necesita protección. Tratado esto con un poco de aceite vegetal (oliva también debería funcionar).

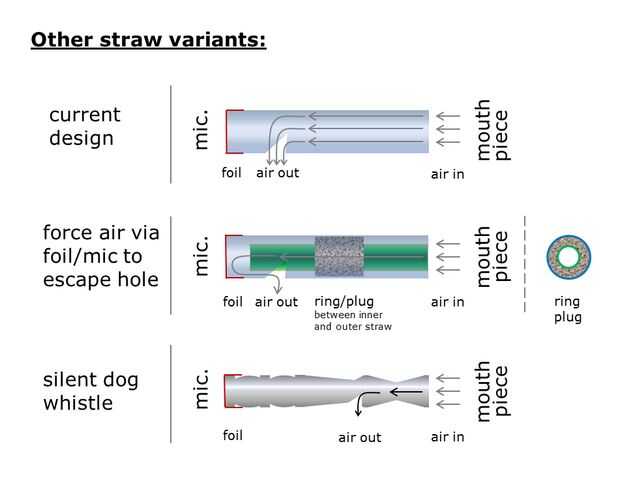

Alternativa pajas

He probado algunas variaciones en el diseño de la paja, ver segunda foto. Esperaba el segundo diseño de doble paja para ser más eficaz desde que las fuerzas de la corriente de aire para pasar más por el micrófono. También esperaba la dogwhistle para ser más eficaz ya que produce el sonido (inaudible pero sonido nonethteless). Por más efectivas me refiero a que los valores de los sensores deben ser más estable y fácil de manipular (graduately) con la respiración.

Me sorprendió encontrar los otros diseños no hechos ninguna diferencia significativa, y fue aún más difícil llegar a un valor de sensor de alta con el silbato de perro. Puesto que el diseño original es más fácil de construir que el diseño doble de paja y más barato que el silbato para perros, decidí seguir con él.
