Controlador Midi sencillo de flauta/grabadora (EWI) (2 / 14 paso)

Paso 2: Herramientas y suministros

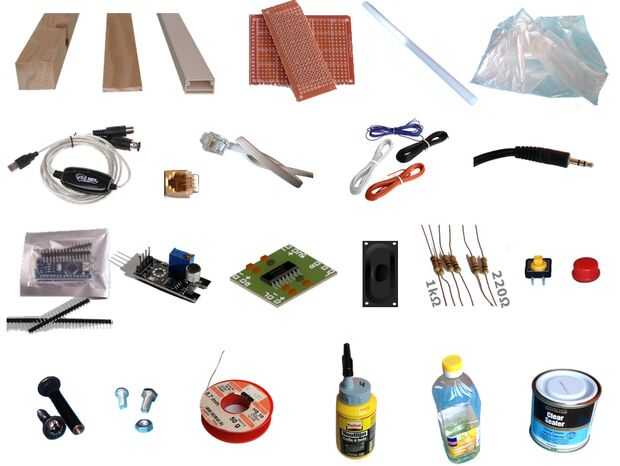

Usted necesitará algunos suministros y herramientas básicas. Tengo casi todos mis suministros electricos de ebay y el resto de una tienda de bricolaje.

Suministros

Parte I - paso 3 de 7

• $2,00 - raceway/conducto de cable de 24 mm x 14 mm x 800 mm
• $2,30 1 x arduino nano - http://www.ebay.com/itm/MINI-USB-Nano-V3-0-ATmega...
• $2,23 - pins hembra encabezado - http://www.ebay.com/itm/10Pcs-40Pin-2-54mm-Single...
• $1,81 perf-Consejo - http://www.ebay.com/itm/2-X-PROTOTYPE-PERFORATED-...
• ... resistencia de 1 x 220 ohm
• $3,26 - 1 x midi2usb - http://www.ebay.com/itm/USB-IN-OUT-MIDI-Interface...
• $1,37 - toma teléfono RJ11 - http://www.ebay.com/itm/5PCS-PHONE-JACK-RJ11-SOCKE...
• ... - Algunos alambre flexible en varios colores
• -teléfono cable con un enchufe RJ11 conectado aún (1-2m)
• -conector de audio
• ... - 2 x 4mm tornillos y tuercas (para conectar a conductos)
• ... - 4 x 2mm tornillos y tuercas (para altavoz de conducto)
• ... de la soldadura

Con estas fuentes usted puede probar (paso 8) si los trabajos de instalación (reproduce el sonido, aunque sin entrada del usuario desde el sensor de botones/respiración aún no instalado)

Parte II - paso 9 y más (para terminar la grabadora midi)

• $2,46 x 9 micro botones - http://www.ebay.com/itm/20-pcs-Tactile-Push-Butto...
• $0,96 - breakout 1 x mic - http://www.ebay.com/itm/Microphone-Sensor-AVR-PIC-High-Sensitivity-Sound...
• ... - 9 x 1,2 kOhm resistencias
• ... - 2 x pequeñas (+-4mm) metal pernos y tuercas para atornillar a conductos juntos, espalda con espalda.
• $1,00 - madera bloque 24 x 28 x 70 mm
• $5,00 - madera tira 28 x 4 mm x 1000 mm
• -pegamento de madera
• ... - 2 x conectores de gabinete (para atornillar listones de madera en conductos)
• $7,00 - capa del seguro de salud para la pieza de madera de la boca evitar la humedad en la madera. Encontré un juguete seguro: http://www.rustoleumspraypaint.com/product/clear-... pero me han dicho que la laca de celulosa también debe ser segura (marque usted mismo).
• ... plástico pajita (aprox. 10mm de diámetro, 50 mm de largo)
• ... delgadas láminas de plástico (por ejemplo bolsa de sándwich)

Opcional - si desea instalar a un altavoz dentro de la grabadora midi:

• $0,72 1 x amplificador - http://www.ebay.com/itm/PAM8403-Audio-Module-DC-5...
• $2.59 - 1 x altavoz - http://www.ebay.com/itm/1PCS-Oval-Shape-Micro-Speaker...
• ... - 1 x conector de audio

Algunas observaciones:

• Precios pueden ser anticuados
• Dimensiones de conductos de madera y cable son sugerencias y pueden modificarse.
• He utilizado un cable de teléfono entre grabadora midi y convertidor de midi2usb. Otros cables como cable utp a internet también es posible (utilizar el enchufe RJ45). También puede omitir la toma de corriente y soldadura el convertidor de midi2usb directamente a la grabadora midi.
• En lugar de atornillar los conductos espalda con espalda, usted puede también pegar juntos, en cuyo caso no necesita 4 mm tuercas y tornillos.
• Ya que pones la grabadora midi en tu boca debe usar una capa que es segura para su salud.
• Asegúrese de que el breakout de mic es no un sonido dectection-sólo Consejo (que sólo eventos de detección), pero realmente las salidas del nivel de sonido/amplitud.

Herramientas necesarias:

• Taladro
• pedacito de taladro de 10mm
• broca de 4mm (para conectar a conductos, mismo tamaño que el metal pernos y tuercas)
• 2 y 3 mm Brocas (para altavoz de montaje y sonido de perforaciones en la tapa)
• Archivos pequeños
• Sierra (para acortar los conductos y tiras de madera)
• Destornillador (adecuado para conectores de gabinete)
• Soldadura de hierro
• Cuchillo de la manía
• Papel de lija
• Cepillo de pintura
