Controlador Midi sencillo de flauta/grabadora (EWI) (4 / 14 paso)

Paso 4: Tablero de distribución de energía

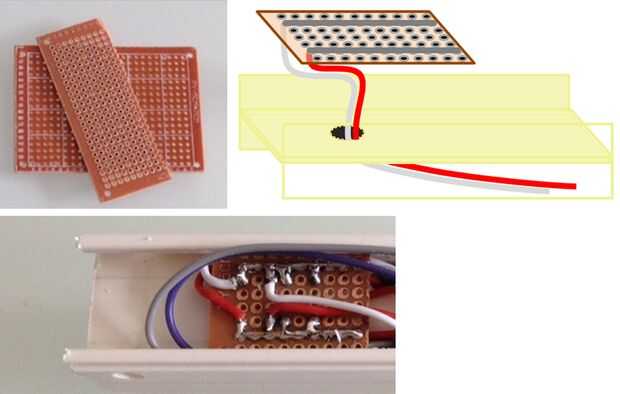

Múltiples componentes tendrá que proporcionarse con 5V y GND y nuestro Arduino sólo tiene 1 x 5V pin y 2 pernos x GND. Debido a esto he añadido una tabla de distribución de energía. Este Consejo está integrado por:

1. usando una tira de placa perforada, sólo lo suficientemente ancho como para caber en de recinto (conducto superior), pero no pequeño lo suficiente como para caerse,
2. funcionamiento/soldar dos piezas de (rígido/espesor) desnudaron alambre longitudinal a la Junta (los rieles) para que todos los demás 5V y GND se unirá líneas en pasos posteriores,
3. fijar un cable flexible en el riel de 5V para posteriormente unido al conector RJ11 en el conducto inferior y

4. fijar un cable flexible para el carril de tierra para posteriormente unido al conector RJ11 en el conducto inferior.

La platina debe colocarse al principio del conducto superior. Los cables flexibles que terminan en el conducto menor. Para esto puede perforar un agujero a través de dos conductos. (Sin embargo utilicé las ranuras para los pines de Arduino en el paso siguiente.)
