Controlador Midi sencillo de flauta/grabadora (EWI) (5 / 14 paso)

Paso 5: Arduino Nano

Tuve que dividir componentes sobre conducto superior e inferior y elija Colocar el Arduino Nano y sensor micrófono (flujo de la respiración) en el conducto menor. Sin embargo el Arduino Nano necesita conectarse a los botones en el conducto superior y el tablero de distribución de energía. Se necesita una forma de paso de los cables entre el conducto superior e inferior.

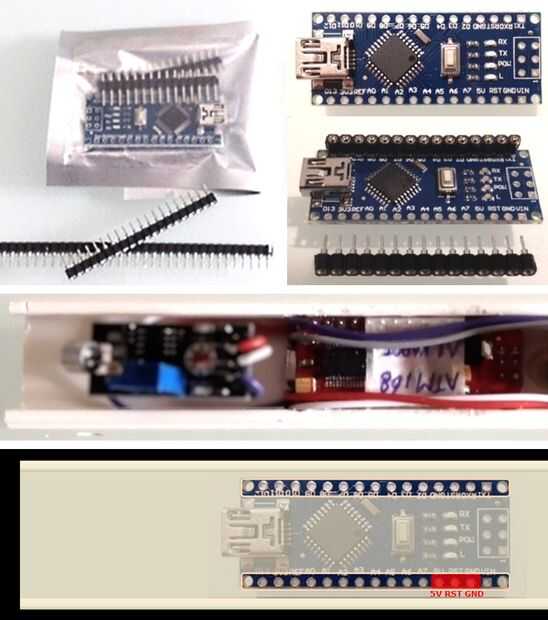

A menudo el Arduino Nano será enviado a usted con pines macho (primer cuadro). Sin embargo me pareció más fácil de conectar otros componentes si uso jefe del pin hembra en el Nano. Por lo que estos soldados en. (No necesita soldar en el pinheader ICSP (2 x 3), pero si lo hace, debe hacer una abertura adicional entre conducto superior e inferior para dejar espacio para estos pasadores).

El Nano se debe poner en conducto inferior (cuarta foto) dejando suficiente espacio para instalar el tablero del sensor del micrófono en un paso más adelante con un margen de 1 cm extra.

Para conectar los cables del conducto superior en las clavijas del Nano, hice dos ranuras entre los dos conductos (quinta foto). Utilicé un Dremel y un pequeño archivo para esto, pero también deberían funcionar un taladro y un pequeño archivo.

Pinheaders de Arduino Nano se insertan en las ranuras, esto también evitará el Arduino Nano cambio de conducto inferior, por lo que no necesito pegamento/tornillo lo en su lugar.

Esta quinta foto muestra también que el jefe del pin hembra puede apilarse. Por soldadura hembra encabezado a los cables de otros componentes (por ejemplo, los extremos del cable de los botones como se muestra en la imagen) usted puede fácilmente cables de plugin en el Arduino a través de las ranuras.

Lo siguiente que tenemos que hacer es conectar el Arduino con el tablero de distribución de energía. Tomar dos cables flexibles sólo el tiempo suficiente para abarcar la distancia entre el tablero de distribución de energía y los pines de Arduino en el conducto superior, un alambre para el carril de tierra y el otro en el riel de 5V de la placa de distribución de potencia de la soldadura. Luego soldar estos cables a los pines exteriores de un encabezado de perno femenino de tres pernos. (Tan el pin central no tiene un hilo atado.) Este jefe del pin 3 debe conectarse en los pines de 5V-RST-GND. (Ver último cuadro/dibujo que destaca las clavijas correctas).
