Paso 6: Midi al convertidor del USB

Sólo hay 3 cables para la grabadora midi trabajar: 5V, GND y midi out. Para la conexión con el convertidor de Midi2Usb, un cable de teléfono parecía una buena opción, también debido a su flexibilidad. Como quería este cable al ser desmontable, he instalado un enchufe telefónico (RJ-11).

Instale y conecte el conector RJ11

La toma se instala junto a la Arduino Nano. Porque es ligeramente mayor que el conducto, tuve que hacer un agujero para la toma de corriente empujar a través. Desde que hice el agujero un poco demasiado pequeño para la base de la toma que no se caiga a través y no necesitaba pegar el encaje en el conducto. Los zócalos pueden diferir en tamaño y forma que tenga que modificar lo presente para su toma o (caliente) pegue.

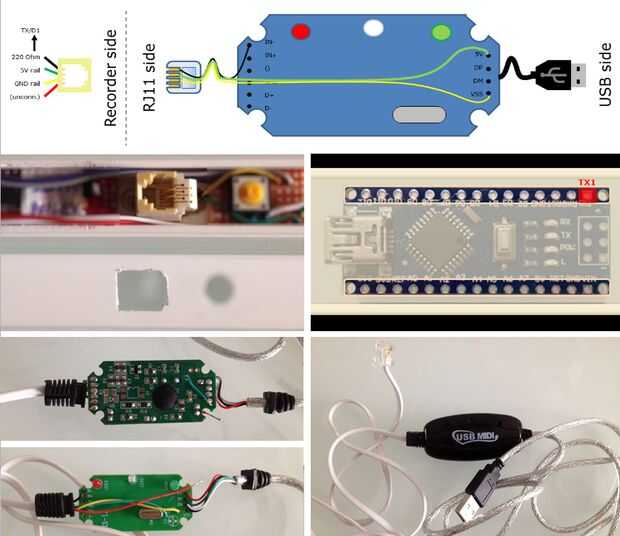

El tercer cuadro con el esquema muestra cómo conectar la toma:

• Pin 1 del RJ11 soldada a un alambre flexible al conducto superior (a través del agujero para los cables de 5V/GND en el paso 4) y soldado a una resistencia de 220 ohm que se debe insertar en el pin de TX/D1 del Arduino Nano (ver segunda foto).
• Pin 2 del RJ11 soldado al cable flexible 5V desde el tablero de distribución en el paso 4
• clavija 3 del RJ11 soldadas al cable GND de la placa de distribución de potencia en el paso 4

Modificar el dispositivo de Midi2Usb

El tercer cuadro también muestra cómo hacer el cable de teléfono al dispositivo de Midi2Usb. Por lo que reemplazar los cables midi-in y midi out del dispositivo de Midi2Usb con el cable del teléfono y había conectado los cables en el cable como sigue:

• Cable del pin 1 del enchufe - al midi IN de Midi2Usb (situado en la parte midi de la Midi2Usb)
• Cable del pin 2 del enchufe - a 5V de la placa de Midi2Usb (situada en el lado del usb de la Midi2Usb)
• Cable del pin 3 del enchufe, al GND de la placa de Midi2Usb (situada en el lado del usb de la Midi2Usb)

Ver tres fotos de los resultados.
