Controlador multitouch música (19 / 26 paso)

Paso 19: Alambre arsenal

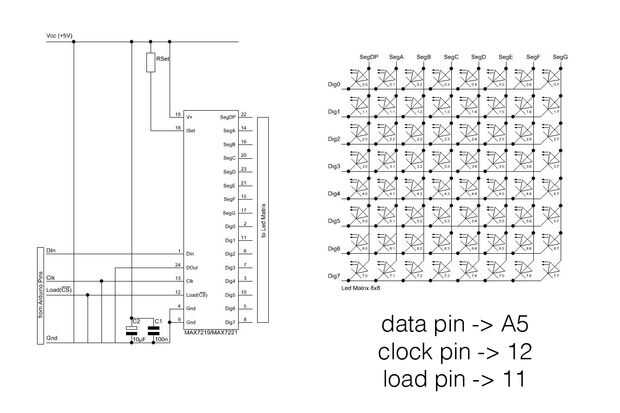

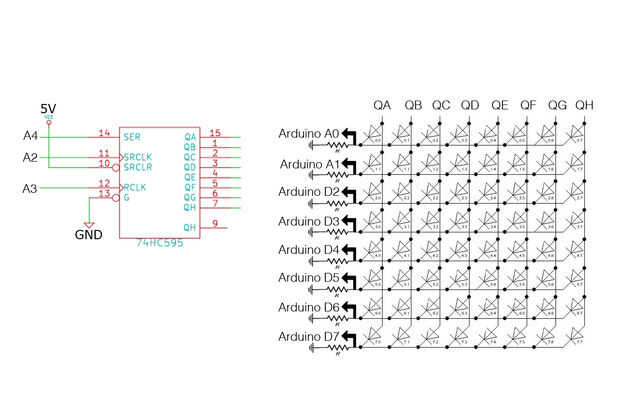

La 595 y 7219 de alambre como se muestra en los esquemas anteriores. Hacer todas las conexiones necesarias a las matrices de LED y el fototransistor y el Arduino. El fototransistor se representan como diodos en el esquema anterior, puesto que sólo tienen dos cables.

Tendrá que seleccionar un valor de RSet del circuito Max7219 basado en la specificaltions de su LED. Para obtener información acerca de cómo hacer eso aquí.

También necesitará seleccionar resistencias para las filas de la matriz de fototransistor. Puede aumentar la sensibilidad de su arreglo de discos mediante el aumento de la resistencia de estas resistencias. He usado resistencias de 10kOhm, que probablemente es un buen lugar para empezar.
