Paso 3: Diseño

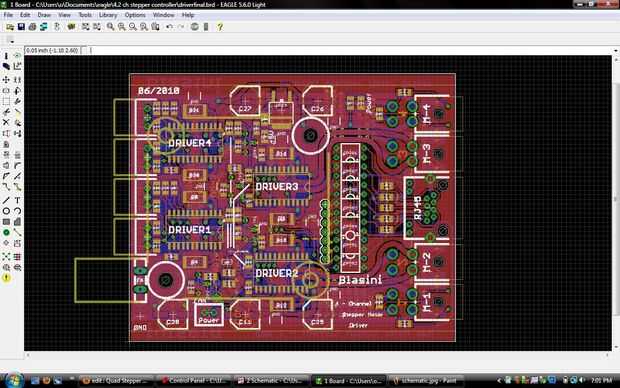

-En primer lugar, si tienes una caja pensando en medir el área de tablero disponible dentro. Lamentablemente Eagle CAD limita el tamaño de la Junta de 3,2 "X 4" así si su caja es más grande que tendrá espacio desperdiciado o vacías. En mi caso, la caja de aluminio que elegí fue construida con canales para que la Junta de Deslice; aproximadamente 2,9 "X 3,54"
-En segundo lugar, este diseño se basa en un tablero de dos capas, sólo puede haber tantas cruces en una sola área. Elegí los controladores paso a paso de Allegro uniformemente bajo el ventilador del espacio. El ventilador sí mismo tuvo que ser montada directamente sobre el PCB para que todos podría deslizarse en su lugar.
-Por último, si está diseñando su propio tablero; ser cheque seguro de triple y cuádruple su diseño antes de enviar a un servicio de fabricación. Águila, es más fácil pero más lento con la República Democrática del Congo (comprobación de reglas de diseño) para detectar errores de diseño. Decidí usar de Sparkfun Lote PCB, las indicaciones están bien documentadas en sitio web de Sparkfun e innumerables instructables.
