Paso 2: Realizar el circuito

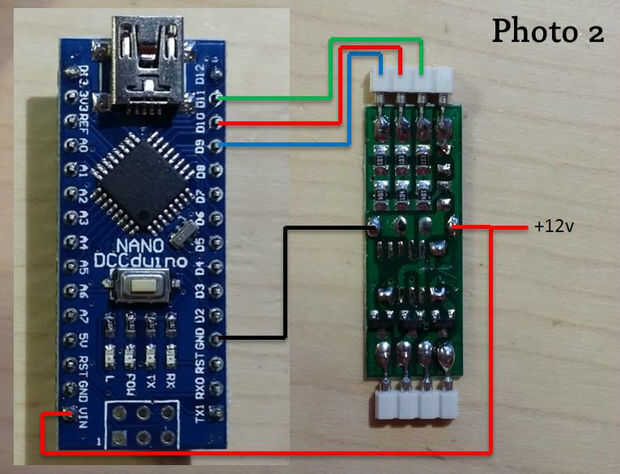

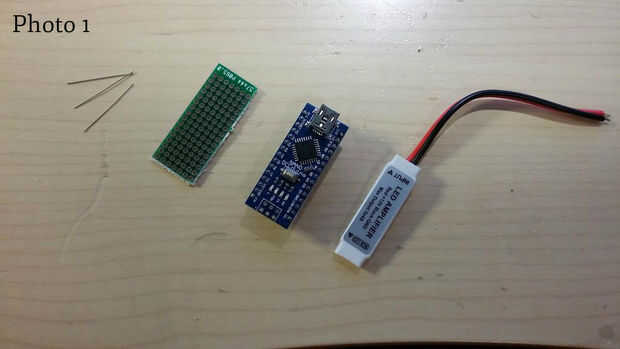

El circuito fue construido en tres pasos, Foto 1. Modificación del amplificador, para soldar en la placa arduino y el amplificador en la placa de soldadura. En la foto de arriba usted puede ver cómo se debe conectar el amplificador cuando se ha modificado, Foto 2.
1. modificar el amplificador

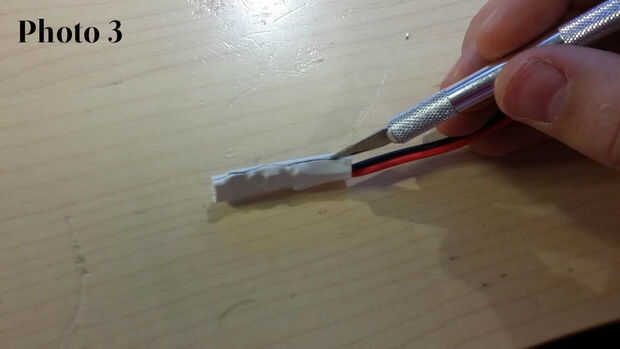

- Corte el tubo del encogimiento del amplificador, Foto 3.

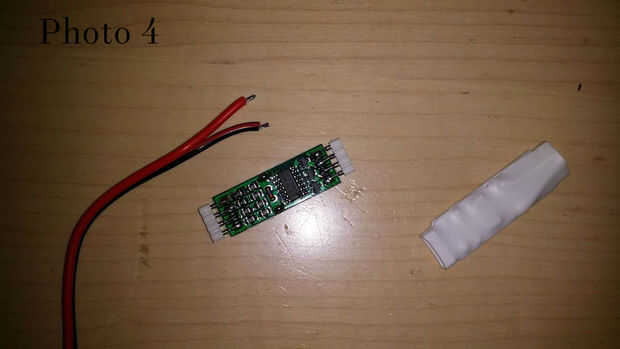

- Marque donde está conectado el cable rojo y desoldar los cables rojo y negro, Foto 4.

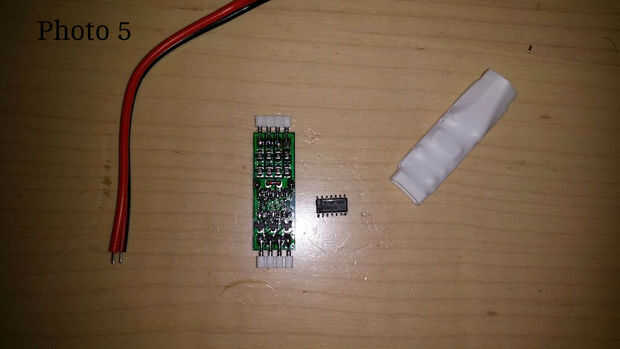

- Aquí viene la parte difícil. Desoldar el CI en el centro del PCB. Una buena manera de hacer esto es el cuchillo del exacto la cuña en el IC y el prensado lo mientras calentar las patas del IC. Tenga cuidado de no tirar de las pastillas en el PCB. Lamentablemente me olvidé de tomar una foto de esta parte pero el IC puede verse acostado al lado de la PCB en la foto 5.

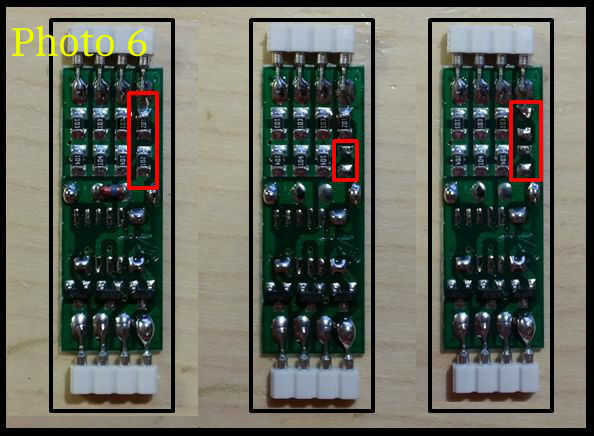

- Desoldar las dos resistencias marcadas en la foto 6.

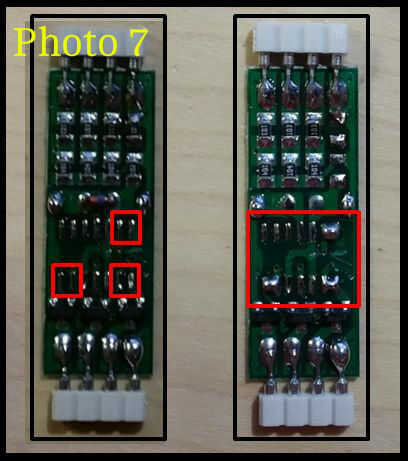

- Soldar los botones marcados en la foto 7 juntos.

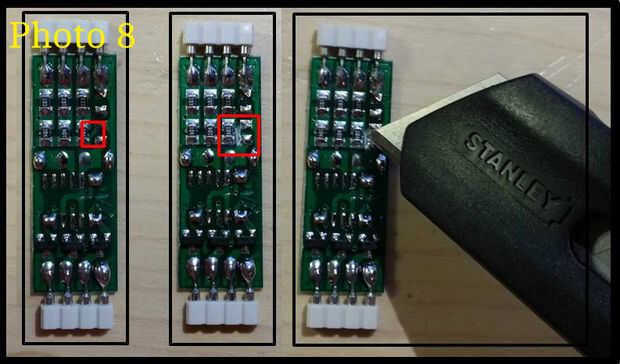

- Cortar la pista del PCB marcada en la foto 8 con el cuchillo de la manía como se muestra en la foto 8.

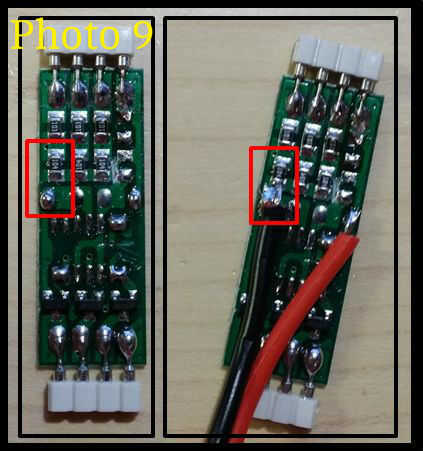

- La soldadura de los cables en el tablero, pero suelde el cable negro en el que se conecta tanto a la original y el resistor, como se muestra en la foto 9.

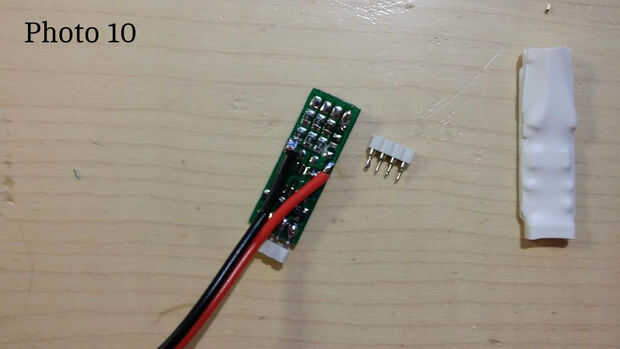

- Y el último. Desoldar el conector tira de LED, Foto 10.
