Controlador personalizado de la piscina - Arduino y frambuesa Pi (1 / 13 paso)

Paso 1: Bomba y actuadores

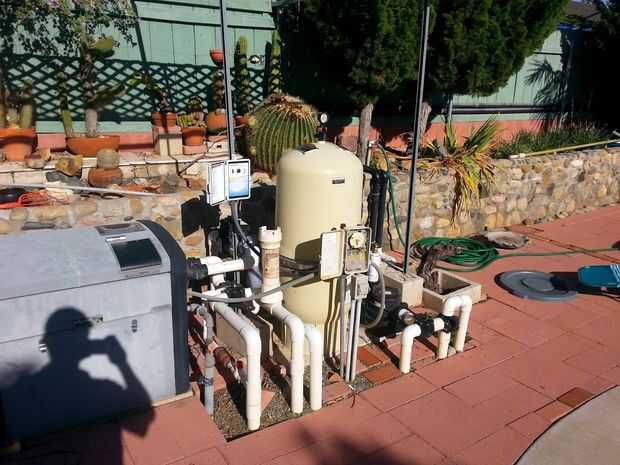

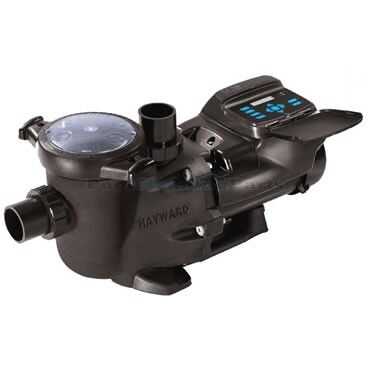

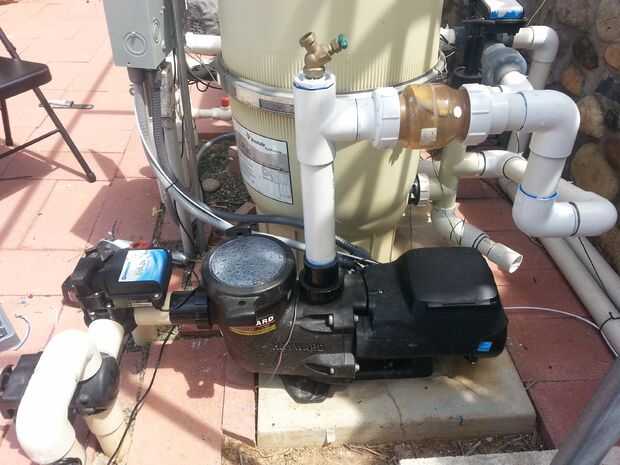

Instalar la bomba habría sido simple. Desconecte la bomba vieja, poner el nuevo, pero no, nueva bomba necesita más espacio para el controlador de la bomba, tuvo que desviar la tubería de la bomba al filtro.

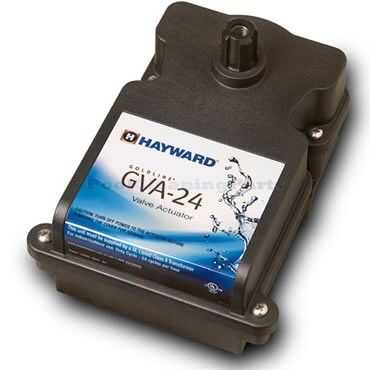

Necesitaba añadir 3 actuadores nuevos:

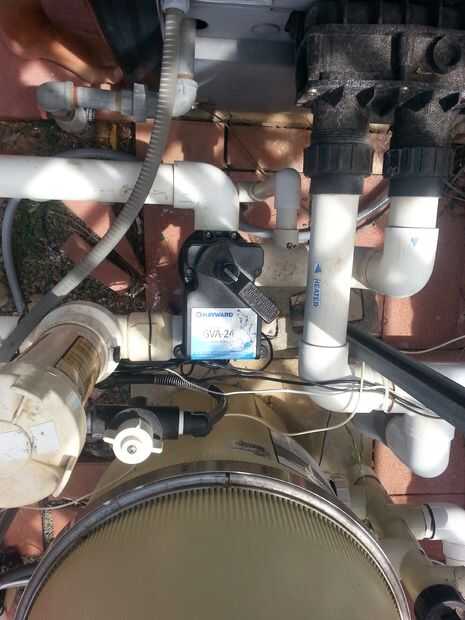

• Válvula de succión
• Válvula de salida

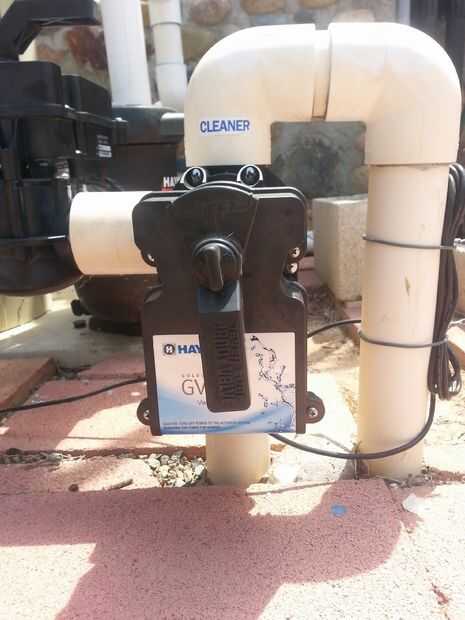

• Válvula de limpieza/Skimmer

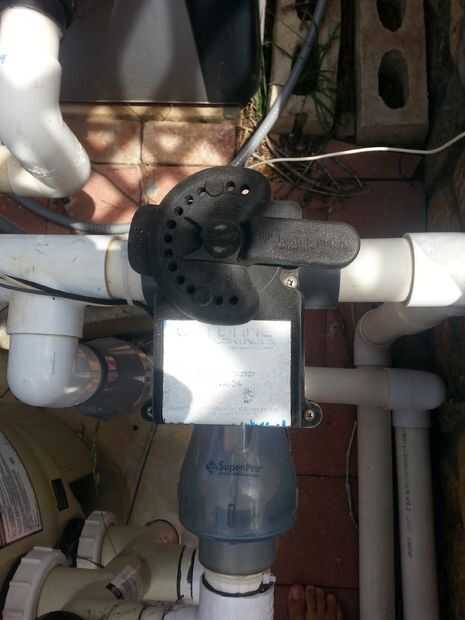

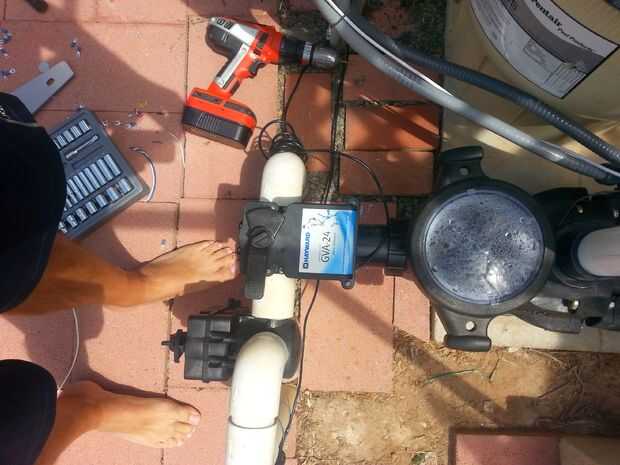

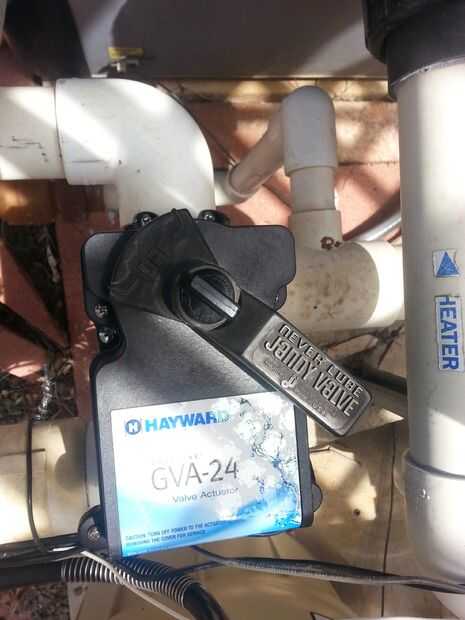

Instalación de los actuadores

1. Elija la alineación ideal del actuador
2. Alinee la manija de la válvula en la posición hacia la izquierda
3. Retire la manija de la válvula
4. Quite los 4 tornillos que se necesitan para el actuador a la válvula de
5. Instale los 4 tornillos más largos a través de los agujeros en el actuador
6. Retire la tapa del actuador: 4 tornillos
7. Mueva la leva inferior para que apunte al izquierda interruptor donde iba a cerrar el circuito cuando el servomotor gira a esa posición
8. Vuelva a colocar la manija alineando la pequeña ranura en el mango con la pequeña ranura en el eje
9. Empuje el eje para desenganchar el tren de engranajes, gire el eje a la posición de las agujas del reloj
10. Mueva la leva superior al punto en el interruptor derecho, donde iba a cerrar el circuito cuando el servomotor gira a esa posición
11. Retire el mango
12. Vuelva a colocar la cubierta: 4 tornillos
13. Vuelva a colocar la manija y el tornillo de fijación
