Paso 5: Calentador, luces internas
Tengo un sueño de añadir iluminación jardinería a este sistema, por lo que hay un par de extra camina aquí, tal vez usted ya las tiene.
Calentador
Destruí la posición del tablero del Relais 1 cuando perforé para el remache en la esquina, así que estas instrucciones de comenzar en la posición 2. Si empiezas en la posición 1, se tienen algunos cambios de código pequeño al final del día.
- Haz 4 alambres de calibre 14 blanco
- Tira de 1/4" de ambos lados de cada cable

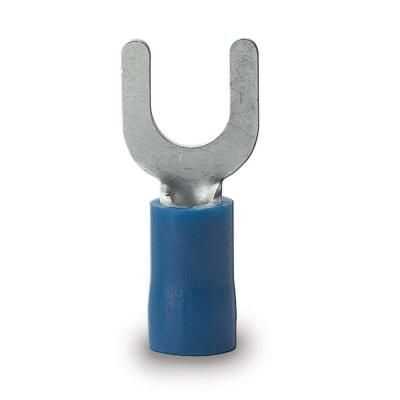

- Bornes 16-14 AWG #4-6 Stud Size Blue Vinyl-Insulated espada (75-Pack)' (espada azul) a 1 extremo de cada 4 hilos

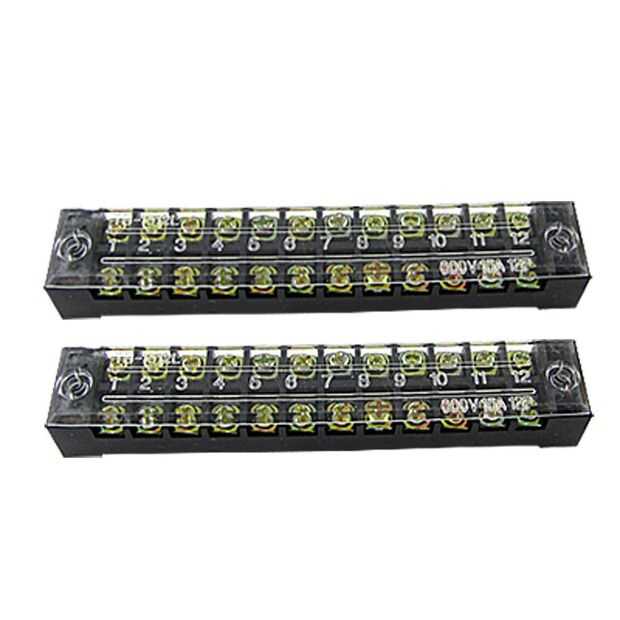

- Conectar 4 extremos azul horquilla inferior izquierda del bloque de terminal punto de venta 12 posiciones 1,2,3,4

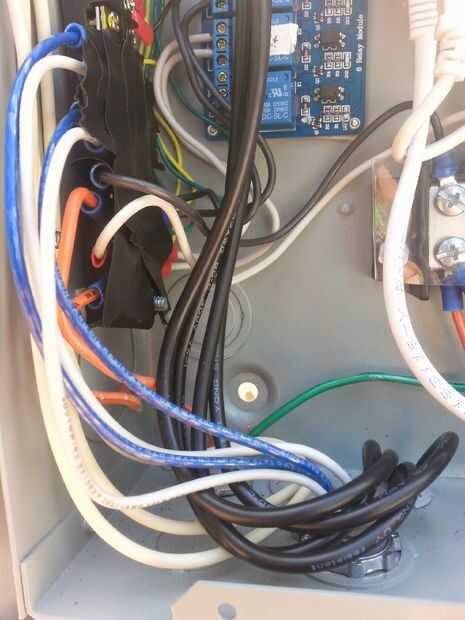

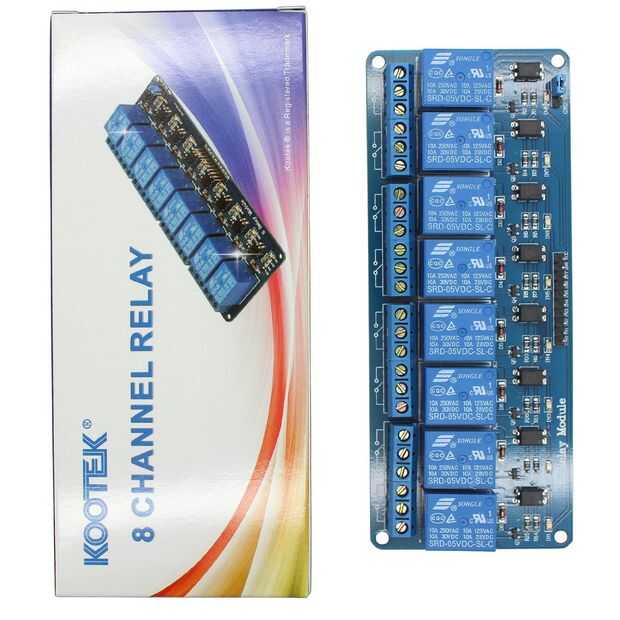

- Conecte el extremo pelado de 4 cables a terminales en placa de relé izquierdo en las posiciones 2 y 3
Luces de agua
- Haz 2 cables amarillos de calibre 14
- Haz 2 alambres de calibre 14 verde
Tira de 1/4" de ambos lados de cada cable
Conectarse espada azul 1 extremo de cada 4 hilos
- Alternancia de verde y amarillo, una espada azul extremos inferior izquierdo 12 pos bornes posiciones 5,6 y 7,8

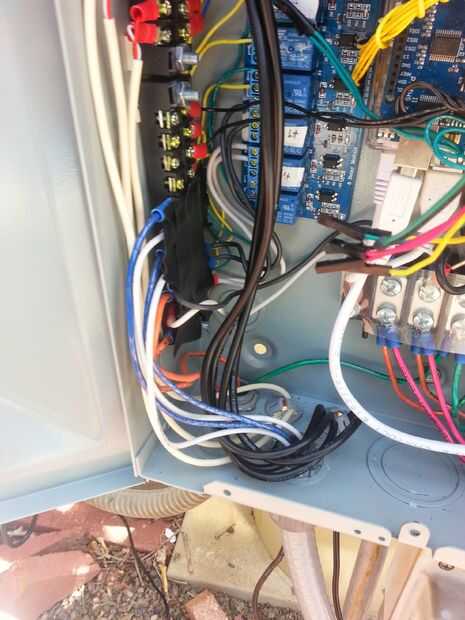

- Alternando el verde y amarillo, conecte los extremos pelados de 4 cables a terminales en placa de relé izquierdo en las posiciones 4 y 5
Patio luces
- Haz 2 alambres de calibre 18 amarillo
- Haz 2 18 gauate los cables negros (estos es necesario ser bastante larga, que se conectan al transformador de 24v)
- Espada rojo conectarse 1 extremo de cada 4 hilos
Obtener alambres de calibre 18 verdes 2 (estas es necesario ser bastante larga, que se conectan al transformador de 24v)
En orden negro, amarillo, negro, amarillo conectar extremos de pala roja abajo izquierda 12 posiciones del bloque de terminales pos 9,10,11,12
En orden verde, amarillo, verde, amarillo Conecte extremo pelado de 4 cables al borne posiciones izquierda relé 6 y 7

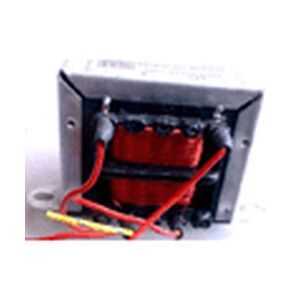

Pase el extremo pelado del verde y negro hilos de cada cable de salida rojo del transformador
