Paso 1: partes

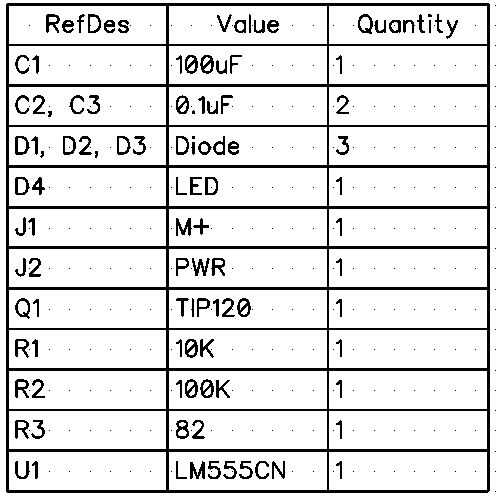

Las piezas están organizadas por "RefDes"
Designadores de referencia coinciden con indicadores situados en la PCB y actúan como guía en la elaboración de su controlador PWM 555.
C soportes para condensador
Algunos condensadores están polarizados. Esto se indica con un símbolo "+" en el esquema y el PCB. Un condensador polarizado tendrá una franja que corre por el lado negativo. Condensadores tendrá un valor de capacitancia o código escrito en ellos. Para este diseño hay 1 condensador polarizado [C1] y 2 condensadores no polarizados [C2 & C3]. C1 tiene el valor 100µF así como la franja que indica el plomo negativo. C2 y C3 tienen el código 104 . C2 y C3 no están polarizados y no importa qué dirección se insertan.
R significa resistencia

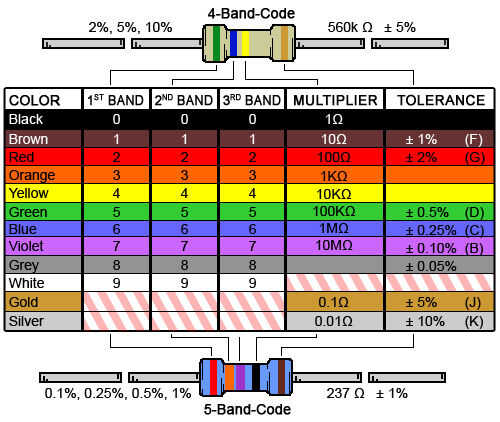

Resistencias también tienen códigos. Estos códigos se realizan mediante franjas de colores (para a través de resistencias de orificio). Hay muchas tablas y calculadoras disponibles para ayudarle a determinar la resistencia de un resistor.
Los 2 valores de resistencia que vamos a usar son 10kΩ {café, negro, naranja, marrón} y 82Ω {gris, rojo, negro, marrón}.
Hay otra categoría de resistencia que estamos usando. Utilizaremos un potenciómetro para cambiar el ciclo de trabajo de salida PWM del Temporizador 555. Estamos utilizando un potenciómetro de 100KΩ aquí.
D representa diodo o LED

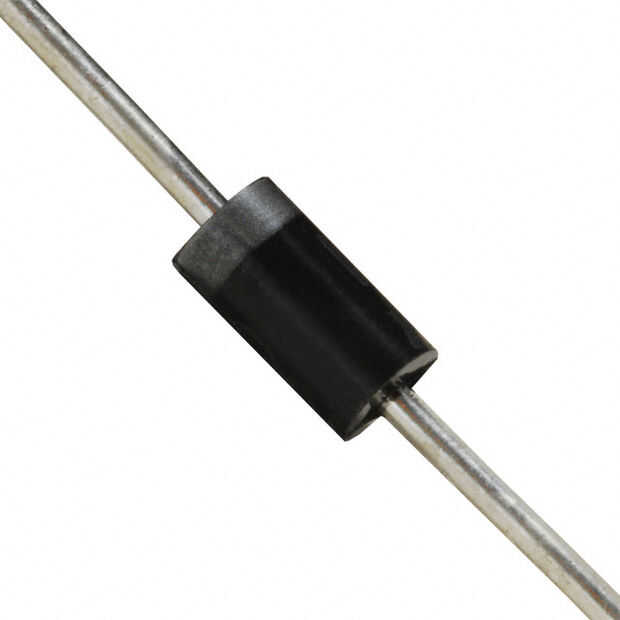

Hay 3 diodos 1N4001 [D1, D2 y D3] y 1 [D4] luz de diodo utilizado en este proyecto. Diodos como conducir la electricidad en 1 dirección. Esta dirección está indicada mediante una flecha en el esquema con una línea delante de él. La línea en el símbolo esquemático del diodo coincide con una franja plata en uno de los extremos del diodo sí mismo así como una raya en el PCB.
El LED [D4] estamos utilizando en este proyecto tiene 4 pines. Es un cuadrado con una esquina cortada. Este rincón de corte ayuda a indicar cómo colocar el LED en el PCB. La esquina cortada debe coincidir con el indicador en el PCB.
U está parado para el Microchip o circuito integrado

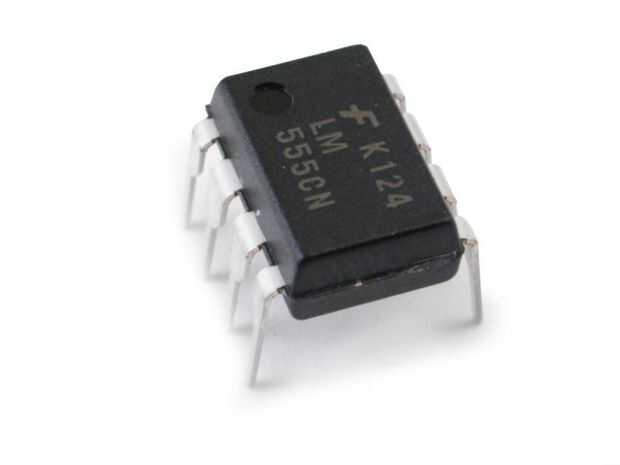

Estamos utilizando un circuito de 555 temporizador integrado en este proyecto. Hay algunas marcas que ayudan a identificar qué dirección para insertar el temporizador 555. Puede haber un punto al lado del pin 1. También puede haber un corte de la parte superior del chip. Puede haber ambos. El PCB está marcado con ambos. El pin 1 está indicado mediante un cojín cuadrado y hay un corte hacia fuera dibujado en la parte superior.
J está parado para el puente o conector
Estas se utilizarán para conectar la energía y una salida, si usted elige. Si usted decide utilizar la salida para un motor es probablemente una buena idea dejar el LED [D4] apagada mientras compiten entre sí.
Q significa Transistor (un par de Darlington en nuestro caso)
Este es el transistor de potencia Darlington TIP120 par que estamos usando para manejar el LED o motor o lo que sea. Dependiendo de la cantidad de carga se utiliza puede que necesite un disipador de calor. Al accionar un motor, que puede detenerse 1 amp a veces, es importante utilizar un disipador de calor. He encontrado que un clip de la carpeta Media en la pestaña funcionará en una pizca.
