Paso 2: Componentes de la soldadura en la parte posterior del PCB (opcional)
- Inserte LED [D4] en lugar

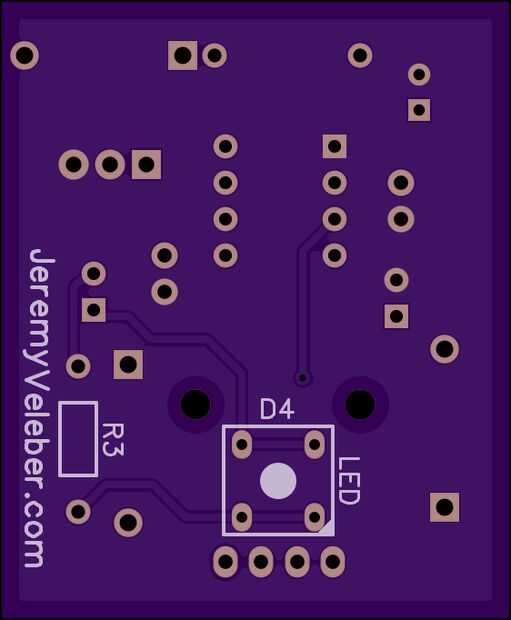

- Asegúrese de que la esquina con la muesca sacada de coincida con el dibujo de la placa
- Cinta LED [D4] en la parte posterior de la placa (esto le ayudará a mantener en su lugar mientras usted soldadura)
- El PCB del tirón para que la parte superior se muestra
- Pasadores LED [D4] de la parte superior de la soldadura
- PCB del tirón hacia la parte posterior
- Inserte la resistencia [R3] en lugar
- Doblar los cables del resistor [R3] en la parte superior de la PCB para ayudar a mantener en su lugar
- PCB al lado superior del tirón
- Resistencia de soldadura [R3] conduce desde el lado superior
- Lleva clip para resistencia [R3]
Nota: R3 es un resistor limitador actual y se basa en el supuesto de que el voltaje de entrada será 4.5-6 voltios. Si usted decide utilizar una tensión diferente tendrá que determinar el valor de resistencia correcto.
