Paso 2: Más potencia
Empalme de PID cable y Relais de los cables de alimentación en el cable de alimentación principal

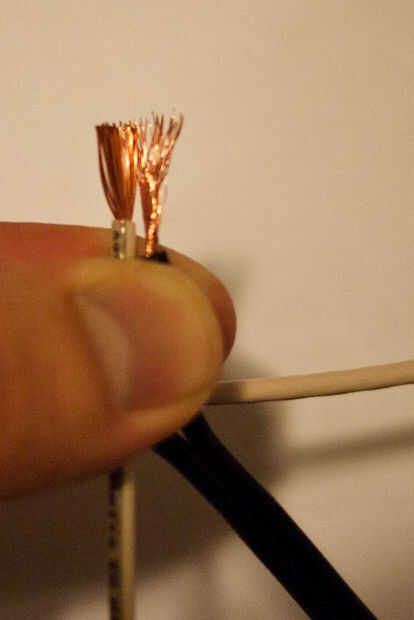

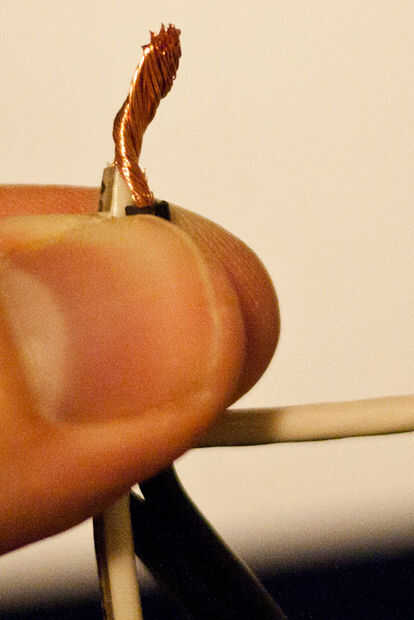

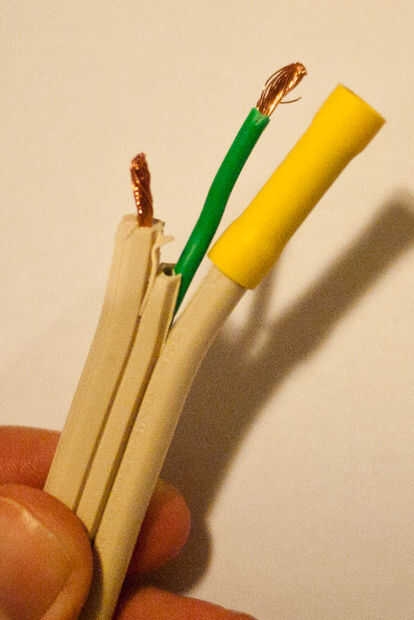

Ahora ataremos dos cables del relé y el cable de alimentación del PID para el cable de alimentación principal (final masculino). Con la herramienta que prensa, conecte un extremo de un conector de tope a un filamento del cable principal (no la tierra). Tire del conector para asegurarse de que no se aflojará. Combina un cable de relé y un filamento del cable de PID por aplanar las fibras de cobre con los dedos y girando en sí. Después el paquete combinado en el otro extremo del conector a tope y prensar bien.
Una vez más, asegúrese de que la conexión no vendrá floja tirando de los cables. Luego combinar el otro cable del cable de alimentación principal con el otro filamento del cable de PID y otro cable de relé a través del método utilizado anteriormente. Si cualquier cable viene flojo, puede que necesite cortar el conector de tope del cable de alimentación principal, tira otra vez el cable y coloque el conector del otro.
Conectar el enchufe de salida
Ahora conectar la tierra del cable de alimentación principal a la tierra en la toma de salida utilizando un conector de tope. Colocar el tercer cable de relé a uno de los dos cables de la toma de salida utilizando un conector de tope. Luego conecte el cable restante de energía de la toma de salida para el cable de relé correspondiente empalmado en el cable de alimentación principal (para determinar cual es el cable correspondiente, puede enchufar el cable de alimentación principal en la toma de salida).
En este punto, los extremos libres restantes sólo deben ser que los dos electrodos en el cable de alimentación de PID y dos relay cables (uno en el cable de alimentación principal) y otro en la toma de salida del anillo. Elegir dos terminales de anillo que se ajustan en los contactos del relé de estado sólido. Luego conecte los terminales a los extremos libres de los cables de relé.
Finalmente, tire todas sus conexiones. Si nada viene gratis, vuelva a conectar con otro terminal y tratar de exprimir más al prensar. La seguridad es más importante que el ahorro de tiempo.
