Controlador universal para sous vide cooking (3 / 5 paso)

Paso 3: Relé de estado sólido

Cable de control de relé: somos casi hecho pelar y prensar, pero primero tenemos que hacer un cable para permitir que el controlador PID activar el relé. Tome la longitud restante de cable trenzado doble, separe los cables en los extremos y les tira por lo ¼ a 1/2 pulgada de cobre desnudo. Elegir electrodos de pala que se ajustan sobre los conectores en la parte posterior del controlador PID y colocar cuatro de los electrodos en los extremos de cuatro cables la espada.

De aquí en adelante todo es fácil peasy, destornillador única obra. Conecte un extremo del cable de control de relé a los terminales SSR 3 y 4 atornillando hacia abajo de los conectores de espada. Conecte los terminales de dos anillo conectados a los cables de relé de potencia a los terminales de relé 1 y 2 quitando los tornillos de los terminales, inserte los terminales de anillo y vuelva a apretar los tornillos.

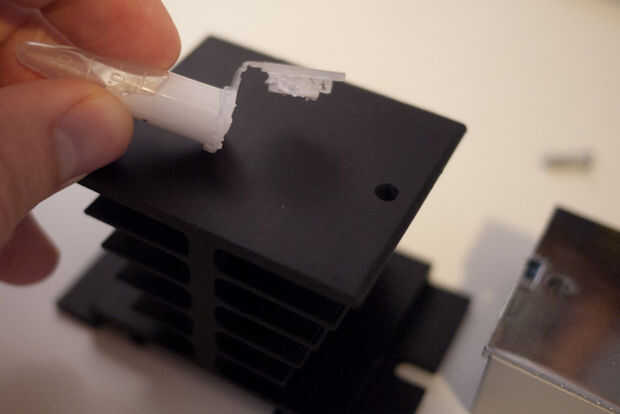

Por último, se debe conectar el SSR con el disipador de calor. El SSR es nominal 25A cuando conectado a un disipador térmico, de lo contrario la calificación se reduce a alrededor de 7A y disminuye aún más en temperaturas más altas.
