Controlador USB de SNES e impulsión del flash del (1 / 8 paso)

Paso 1: Recogida de piezas

Es probablemente posible encontrar piezas más baratas que he utilizado, especialmente si usted compra en línea. Sólo ten en cuenta que siempre existe la posibilidad de que una parte no puede caber el espacio disponible y tratar de evaluar lo que usted está comprando tanto como sea posible antes de tiempo.  Más pequeño es mejor, aunque tu habilidad suelda puede factor en ella así.  Si usted utiliza diferentes partes o tiene un controlador diferente (véase abajo) entonces vas a tener que improvisar sus propios métodos, pero las ideas generales que utiliza deben cruzar.

Yo sugeriría echar un vistazo al siguiente paso (con el regulador aparte) antes de llegar a cualquier parte.

Una vez que tenga piezas que se trabajo, pensando en conseguir que una copia de seguridad establece en caso que destrozar algo. Naturalmente, la única parte que hice no consigue que un repuesto (teclados) fue el único que terminó rompiendo en el proceso.

Partes utilizadas:
1 regulador x SNES - utilicé un viejo uno ahí de mis años más jóvenes.

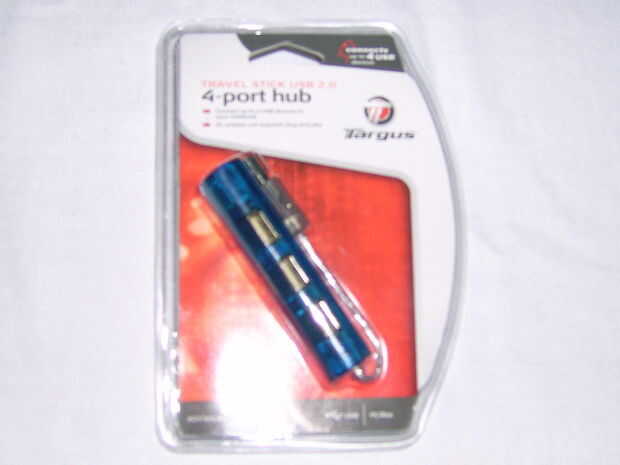

1 eje de x USB - encontré un hub de cuatro puertos pequeños que incluso tenía una cubierta clara por lo que pude ver el tamaño y forma de la junta dentro de. Aproximadamente $12.

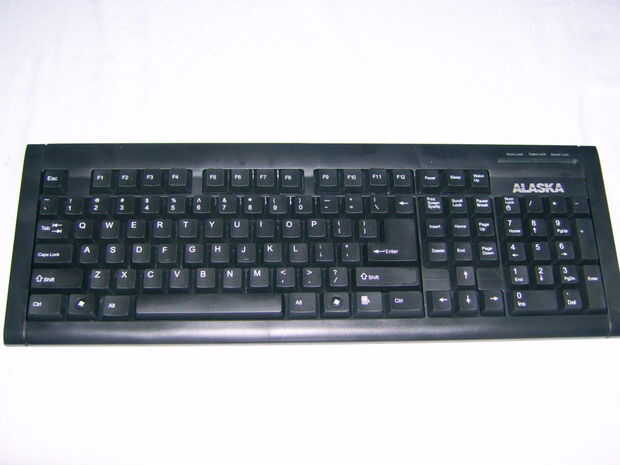

1 teclado x USB - usé un teclado "Alaska". $12 desde el almacén del equipo local.  Esto es un poco más duro que el del cubo, puesto que hay no hay manera de decir a lo que el interior componentes parecen.  El más barato, mejor, ya que puede acabar necesitando probar un modelo diferente.
1 x manual en coche - un Cruzer de Sandisk de 4 G tenía por ahí desde que actualicé hace poco a una unidad de 8G

Equipo utilizado:
Soldador - a mi me funciono una barata de Radio Shack. Compruebe la potencia en vatios, desea que los cooler para electrónica trabajan... pero se puede hacer con uno más caliente si eres cuidadoso.
electrónica básica núcleo de resina de la soldadura - soldadura
Multímetro - un probador de continuidad simple funciona, sólo la usé para comprobar cortocircuitos.
Dremel - hacía falta modificar algunas de las placas de circuitos. Hay un montón de posibles sustitutos para este, pero necesitarás algo que puede hacer cortes precisos con.

Una nota sobre controladores de SNES: cuando comencé este proyecto tenía sólo un controlador antiguo que tengo con mi consola original, así que pedí dos en línea para utilizar como repuestos. Cuando llegaron, me di cuenta de que el área alrededor de los botones era verdoso (casi una pálido color verde lima) y la "Super Nintendo" logo fue diferente, así que los repuestos a un lado como desesperados. Hacia el final del proyecto tiró uno de estos repuestos aparte para probar algo y descubrió que eran un diseño totalmente diferente, con la tarjeta controladora empujó casi al ras con la parte trasera del controlador y no cerca del frente (entre otros cambios). Esto habría hecho imposible utilizar el método de diseño que utiliza, así que asegúrese de comprobar el interior regulador y planificar sus piezas!
