Paso 4: Teclado controlador
Desarmar el teclado:
El teclado se llevó a cabo junto con un montón de pequeños tornillos en la parte trasera, incluyendo uno escondido detrás de una etiqueta de control de calidad. Una vez que se quitan todos los tornillos de la parte trasera levanta fácilmente apagado.
Dentro del teclado es una pequeña placa de circuito y un sándwich de dos láminas de plástico transparentes con un circuito impreso en ellos. La presión de los botones en el frente completa un circuito entre las dos hojas, y el par de contactos que esto conecta juntos en el circuito dice el controlador de botón que se pulsa.
Usted desea el circuito para los botones que desea utilizar y hacer notas de los contactos en la placa de circuito que coinciden hasta un mapa. Alternativamente puede obtener un software de mapas de teclado y ver lo que se presionan las teclas como se corta cada uno de los contactos que se conectan a una de las láminas de plástico a cada uno de los contactos que se conecta a la otra hoja, pero que a veces pueden dar resultados confusos.

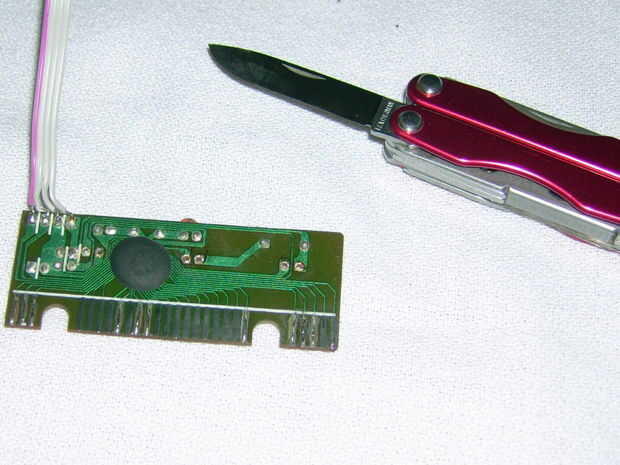

Etiquetado los contactos en mi controlador como A la Z porque había 27 de ellos y traz hacia fuera los contactos quería. Una vez que estaba seguro de los contactos, raspa la capa negra de los contactos (agradables, gruesos, fácil soldadura) cuidadosamente y poner cordones de soldadura en cada contacto.
Modificaciones:

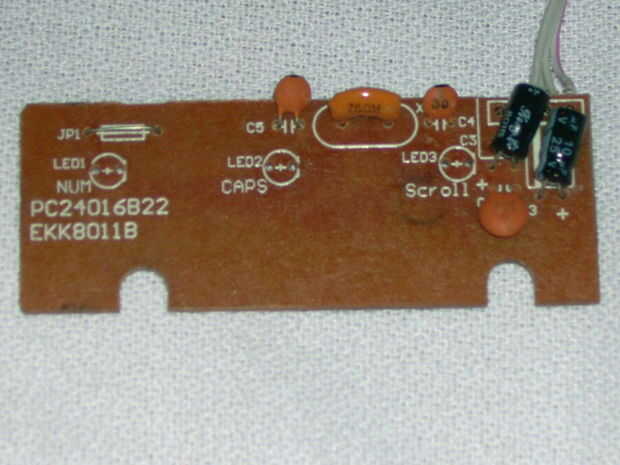

Desoldar el LED del controlador y me quité totalmente. Para montar esto en el caso del controlador corte el extremo del tablero con los dos últimos contactos (y, z) y ángulo de la esquina en la parte superior del controlador, esto dejó encajan a la perfección en la parte superior del cubo. El lado en la parte superior de la caja apenas quedar al ras con la plataforma de apoyo a la derecha de la caja, dentro del espacio permitido por la tarjeta controladora SNES. Tenía empuje cuidadosamente los condensadores en la parte superior el controlador de teclado ángulo hacia fuera y el hub USB.
Por último, que uno de los conectores de USB hub conectado a cable usb del controlador de teclado y con el multímetro trazado que pines del teclado controlador conectado a que pines del conector. Luego quitar el cable y soldar un trozo corto de cable de cinta entre el controlador de teclado y el primer puerto en el hub, coincidentes con las clavijas que habría conectado el conector usb a.
Asignación:
La asignación de teclas que usé fue:
arrowu = h + v
arrowl = h + x
arrowd = k + x
arrowr = j + x
entrar en (Inicio) = h + u
'/' (seleccionar) = b + v
'z' (B) = a + w
'x' (A) = b + w
'a' (Y) = a + u
de ' (X) = b + u
'c' (R) = c + w
había ' (L) = c + u
Hay un pequeño problema con la asignación de «select». En sistemas Windows, esto demuestra para arriba como un '/', pero en Linux demuestra para arriba como ' <'... y en un Mac demostró para arriba como '§' (un símbolo de la sección). Yo puedo han trazado mal ésta. No parece causar problemas en Windows, por lo menos.
