Controladora de tira de LED RGB (4 / 13 paso)

Paso 4: Circuito explicado

Para recoger y procesar señales de audio desde un micrófono electret, tiene que ser amplificado primero. Una explicación muy aseada de trabajo amplificador puede encontrarse en este Instructable por amandaghassaei. Estoy usando una versión levemente modificada de su circuito usando una fuente de alimentación sencilla en lugar de dobles. Los valores de los condensadores y las resistencias fueron seleccionados después de un poco de ensayo y error. La salida es centrada aproximadamente 2.5V por divisor de tensión de R2-R3 y a perno de la entrada analógica del AVR.

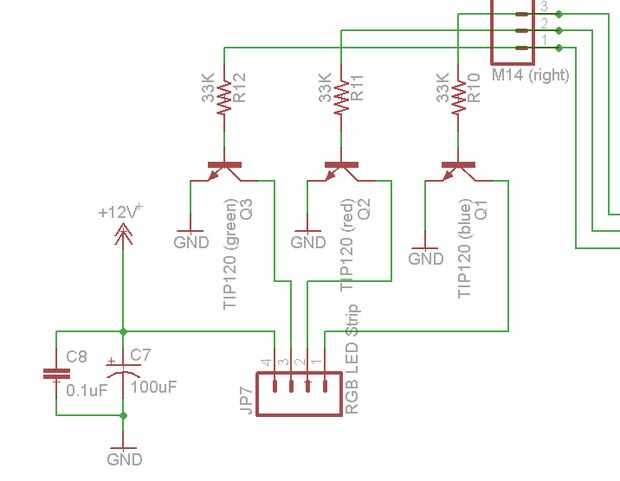

Para controlar la intensidad de cada canal de color, se utiliza PWM. La tira de LED necesita mucha más corriente que puede proporcionar el AVR, así transistor TIP120 es utilizado para alimentar a cada uno de los 3 canales. Siga el excelente tutorial por ladyada para obtener más información. C8 y C7 se agregan como cerca del conector como sea posible para disminuir la carga en fuente de poder por poder dibujar por LEDs durante la conmutación PWM.

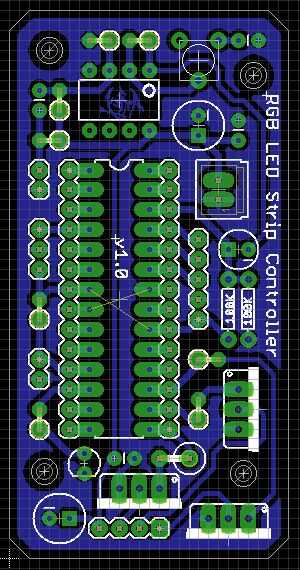

El fichero de diseño de placa PCB tiene dos cables de aire unrouted. Uno es para el VCC y el otro es tierra. No te preocupes, estos dos están conectados a través de la ArrDrwonHo! tablero que se conectará a este PCB más adelante.
