Paso 7: Acabado: PCB de fabricación y soldadura

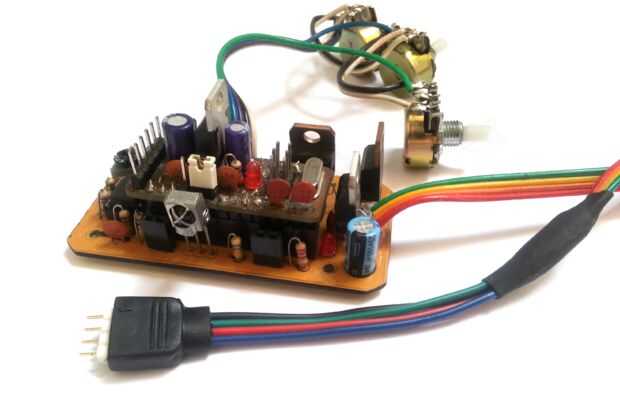

No tengo planos de esta conexión por lo que voy a intentar explicar en detalle. Conectar el primer pin de los 3 potenciómetros juntos (yo usé cable negro). Luego conecte el tercer pin de potes todos juntos (utilicé hilo blanco).
Ahora soldar 5 cable de cinta de alambre en los agujeros de la PCB para macetas las 5 conexiones de los cables son: 5V, GND, limpiador de pot1, limpiador para pot2 y limpiador para pot3. Conecte el cable para víboras de pote al pin medio de macetas respectivas. También Seleccione cualquier 1 pote y soldar el cable GND al pin de primera y 5V al pin de tercera.
Soldar el cable de cinta para la conexión a la tira de LED. El pin de salida es de 12V, verde, rojo, azul (por desgracia, el cable de cinta colores no coinciden). Conecte un conector estándar de tira de LED en el extremo. Cubrir el empalme con encogimiento del calor. ¡ Listo!
Subir el código de arduino a un ATMega168 o ATmega328P IC e introduzca en el soporte de IC. Usted puede hacer un simple programador USBtinyISP Tic-Tac para programarlo.

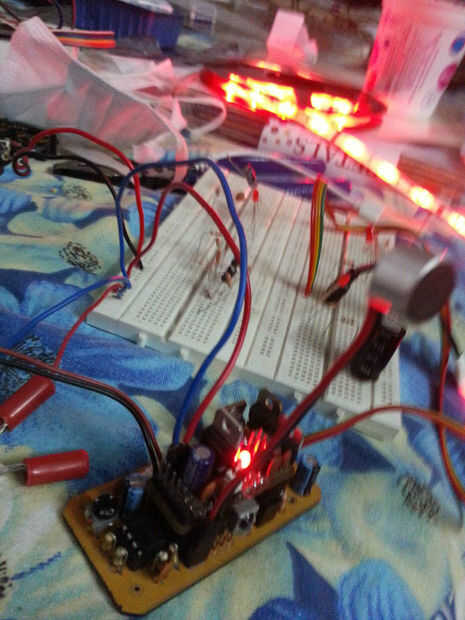

Ahora tiempo para probar el circuito. ArrDrownHo set! para utilizar regulador de 5V y la fuente de 12 voltios y el PCB (a través de conector JST). Conecte en tira LED en el conector y sobre el uso de control remoto. Está vivo!!!!!!
