Paso 8: Hacer la parte superior de la caja

Mi plan original consistió en utilizar una caja de almuerzo plástica pequeña vieja se utiliza para almacenar piezas como recinto. Pero mi amiga quería algo más clase y decidimos ir con gabinete de acrílico transparente. Me encontré con acrílico de corte la tarea más difícil. Usé una sierra para metales inicialmente pero pronto dio para arriba y se trasladó a anotar y ajuste. Marqué el acrílico sobre lateral de 50 veces con la muesca en la parte posterior de una cuchilla. Pero mucho más fácil con 50% de posibilidades de estropear. Ya sea la rotura no era limpia, el acrílico agrietado o pondría un rasguño profundo mientras anota. Al final he conseguido de alguna manera después de perder y volver a utilizar el acrílico desperdiciado.

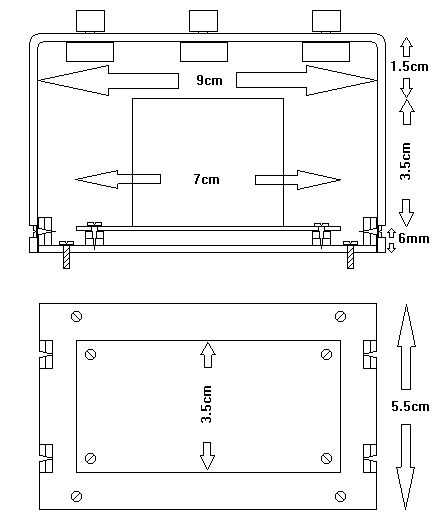

He creado un diseño básico en MS-paint para lo que tenía en mente. Las dimensiones tiene alterado por unos mm pero fue sobre todo fiel al diseño. El acrílico utilizado fue aproximadamente de 2mm de espesor. El espesor del acrílico juega papel importante en la selección de dimensiones.

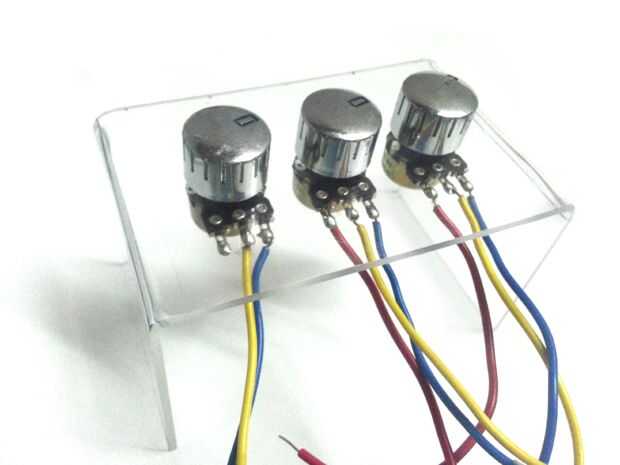

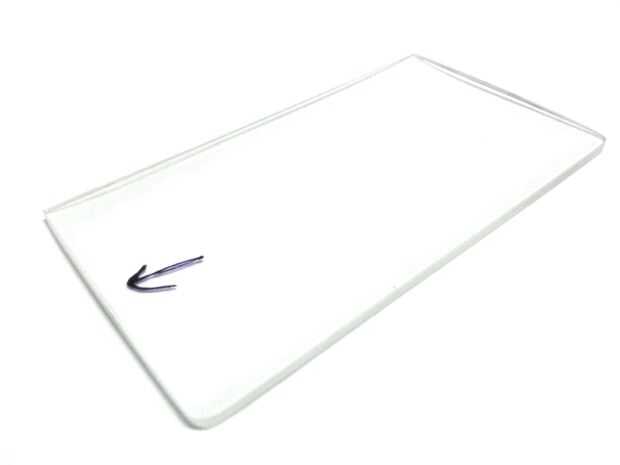

En primer lugar, cortar un rectángulo de acrílico de dimensiones 20,4 cm x 5,5 cm. Esto fue doblada 5,7 cm de ambos extremos para formar una pieza en forma de U. Luego taladre 3 agujeros para los potenciómetros.

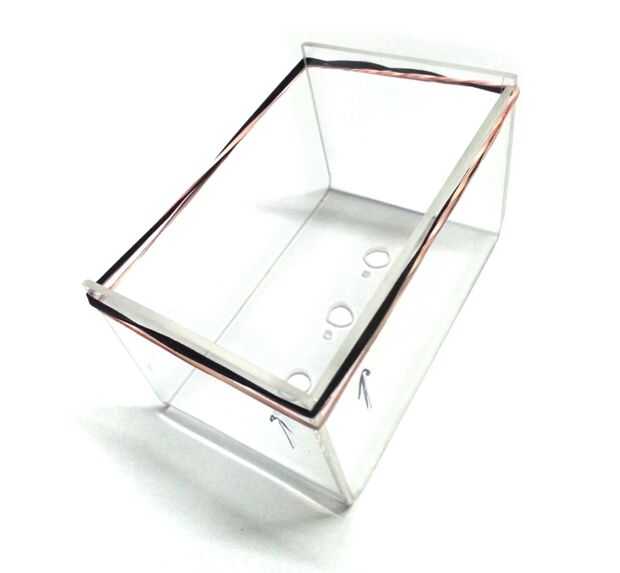

Luego cortar 2 piezas de dimensión 9 x 5,3 cm para los lados. Redondee las esquinas adyacentes a lo largo 2 para que quede con la curva de nuestro acrílico doblado. Lo que pasé por alto era perforar agujeros para DC jack, micrófono y botón de antemano. Hacerlo antes de colocar los lados. Utilice cualquier súper pegamento, pegamento de acrílico, araldite para adjuntarlos y mantener en su lugar para curar con mordaza (o bandas de goma como yo:).

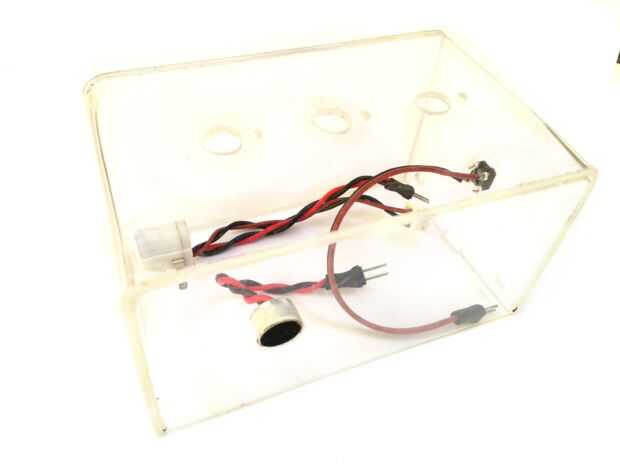

Conecte los periféricos con conectores en la parte superior de la caja:
Un micrófono electret con cables soldados a un cabezal macho 2 pines se pega a un agujero perforado en el lado de la caja.
Otro par de cables está soldado al cabezal macho 2 pines y pasa a través de 2 de los 4 agujeros perforados para pulsar el botón. Un botón es soldado a los cables, es empujado a través de los 4 agujeros y pegado al exterior de la caja.
Tomar a un DC jack. Suelde un conector JST y conector macho de 2 pines en paralelo a él. Pegamento DC jack desde el interior al orificio perforado en uno de los lados.
Todas las conexiones del conector macho de 2 clavijas estaban cubiertas con termorretráctiles.
