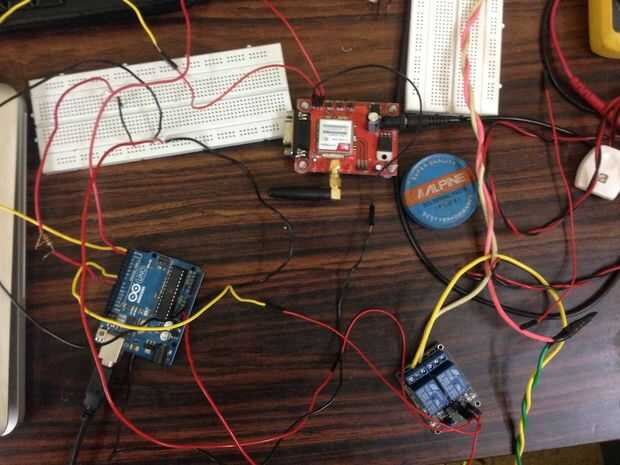

Paso 2: conexiones
Siempre encienda el módulo gsm con alimentación separada 12v 1 A. E inserte la tarjeta SIM.
Módulo GSM
RX y TX del módulo de gsm al pin0 de TX y RX pin1 de Arduino respectivamente. Conexión cruzada. RX tx y tx a rx. Tierra del módulo de gsm al GND de arduino.
Relé de
relé 1 y relé 2 a pin 6 pin 7.
VCC de relé de 5v de arduino.
GND a gnd de arduino
Estamos usando conexión normalmente abierto en el relé. para que podemos activar y apagar la luz. Línea de alimentación está conectado a COM
Línea de suministro para la CA luz/ventilador está conectado no. GND- u otro terminal en luz/ventilador está conectado directamente.
De LED
LED 1 al pin 8 (indicador de estado de ventilador)
LED 2 al pin 9 (indicador de luz)
