Controladores de simple un enfoque modular.
En primer lugar, yo no soy un técnico electrónico. Soy totalmente autodidacta y simplemente investigación y diseño de circuitos para mis necesidades.
Estos controladores fueron diseñados para locomotoras del modelo de coche pero los circuitos deberían funcionar con cualquier motor monofásico de la C.C. como los requisitos de energía se tienen en cuenta al seleccionar los componentes.
Para el control de un modelo de locomotora, necesitamos abastecer con energía eléctrica en diferentes niveles de control de velocidad, y tenemos que ser capaces de invertir la polaridad para el control direccional.
Este artículo intenta describir de forma simple y efectiva que el constructor casero puede lograrlo. Los controladores se mantienen tan simples como sea posible y se piensan para DC (a diferencia de DCC) utilizar con calibre N, OO o HO, pero debería funcionar con cualquier voltaje nominal bajo (12 - 18V) nominal de motores de corriente continua.
Antes de comenzar a mirar los controladores unas palabras de advertencia. En primer lugar no soy un ingeniero eléctrico, la mayoría de estos circuitos se ha adaptado de ideas bien probadas y comprobadas. En segundo lugar los voltajes de las cañerías pueden matar! No trate de trabajar en cualquier tipo de red eléctrica a menos que esté seguro que usted sabe lo que está haciendo. Para propósitos de prueba recomiendo que mires en la sección donde se discuten fuentes de alimentación, o utilizan una vieja batería de coche de 12V como fuente de energía.
Quería un panel de control personalizado construido y por lo tanto, un controlador de encargo. Como siempre, ser pobre, tenía que ser barato y fácil de entender.

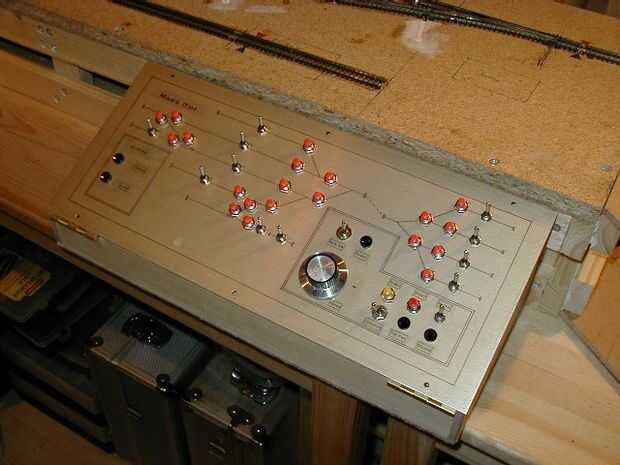

Aquí está mi panel de control. El regulador del motor es el lado inferior derecho del panel.
