Paso 3: Una versión mejorada

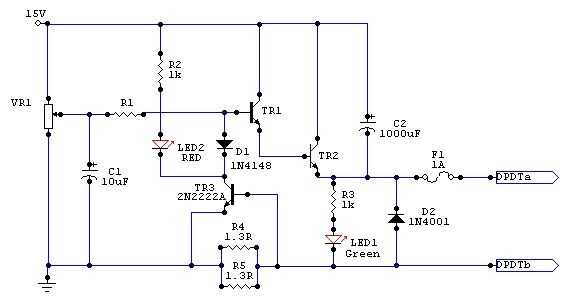

Si colocar una pequeña resistencia en la vía de retorno y colocar un transistor a través de él, podemos controlar la potencia y a un nivel predefinido conseguir el transistor para drenar la corriente a tierra. Se trata de un método muy satisfactorio de protección de la sobrecarga, porque una vez que el problema se quita o se Rectifique el controlador volverá automáticamente a su estado normal de funcionamiento. El problema es el valor de la resistencia necesaria. Un valor de entre 0,3 y 0,9 ohmios es necesaria para dar protección de sobre 1A 1.5A. Estos valores de resistores suelen ser difíciles de conseguir, sin embargo si nos enlazar 2 o más resistencias en paralelo podemos lograr estos valores. Dos 1.3R resistores en paralelo nos dará una resistencia total de 0.65R que es aceptable. Consulte Figura 2 para el diagrama del circuito. Los LED dan advertencias para la energía a las pistas y una situación de sobrecarga. El fusible de 1A puede dejarse en circuito como protección adicional, pero esto tendrá calificación de hasta 2A si tiene intención de partida doble. Hay tres otros componentes opcionales agregados a este diagrama. D2 a través de la salida ayuda a prevenir el EMF (una situación de retroalimentación del motor que ocurre cuando se corta la energía, el motor actúa como una dinamo para un momento generando corrientes vagabundas en el sistema). C1 y C2 están diseñados para acentuar los valles en la salida y ayudar a marcha lenta. C1 y C2 pueden ser omitido, de hecho es recomendable que dejes C1 y C2 hacia fuera si usted va a utilizar el controlador PWM que se describe más adelante.
Puede Agregar un interruptor SPST más en el autobús directo y un LED con limitación de la resistencia a través de los buses positivos y negativos para dar un encendido y apagado interruptor e indicador. Esto es totalmente trabajo básico regulador que debería costar menos de cinco euros para la construcción. Si estás preparado para limpiar piezas de viejas radios, televisores y similares es muy posible que este controlador puede montarse de chatarra. Si VR1 y SW1 se instalan en un pequeño recinto, un controlador de walkabout es posible con este montaje.
