Paso 3: Instalación de transistores

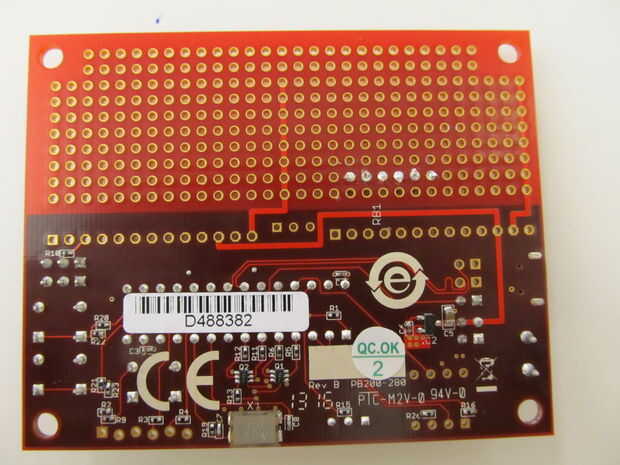

Este paso se explica mejor por las imágenes de arriba, sin embargo me gustaría añadir un par de cosas.

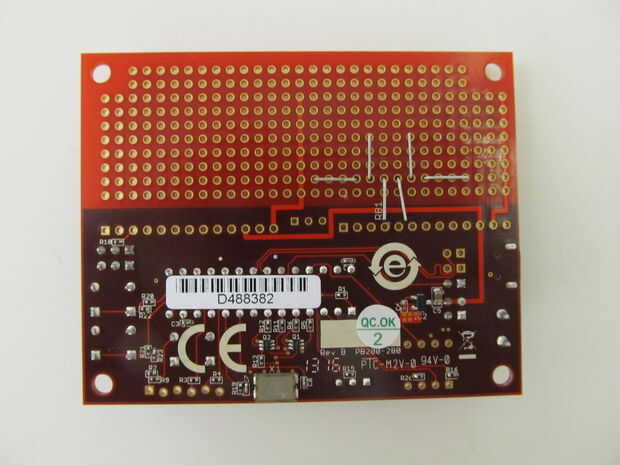

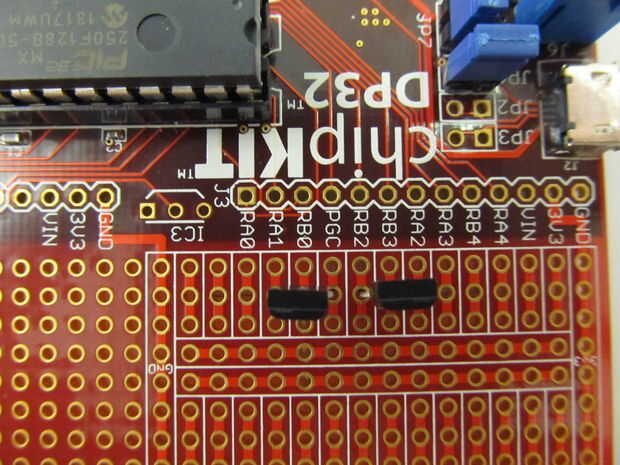

En primer lugar, es muy importante saber que el plomo que es en sus transistores. En el caso de mis transistores N-FET, drenaje (el pin más a la izquierda) se conecta a un voltaje más alto (en este caso el plomo negativo de mi motor), mientras que la fuente (el pin más a la derecha) se conecta a tierra. Se puede saber qué dirección estas N-FETs se enfrentan porque el "frente" es ligeramente redondeado (que se puede ver en la figura 2).
Transistores BJT (de que NPN transistores son un tipo) es muy. Mi socio en crimen brmarcum tiene un tutorial todo sobre usando BJT, pero vas a evitar para este tutorial.
En segundo lugar, me gustaría señalar que elegí donde coloqué mi transistores muy cuidadosamente, para que este tutorial sea totalmente compatible con mi tutorial de Sensor de línea.
