Paso 4: cableado
Hay dos maneras que usted puede atar con alambre este circuito.

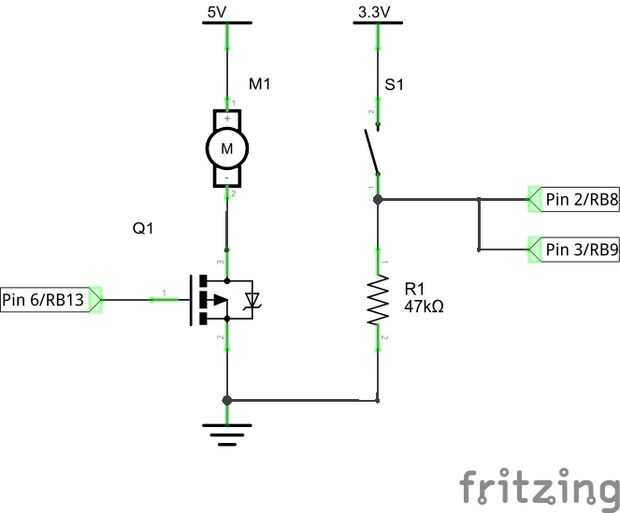

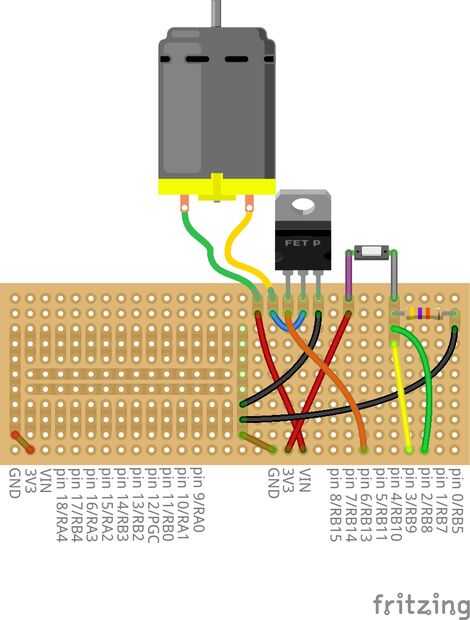

La primera, emplea un FET (como en mi tutorial de controladores de Motor) para el motor más potencia fuera de la Junta.

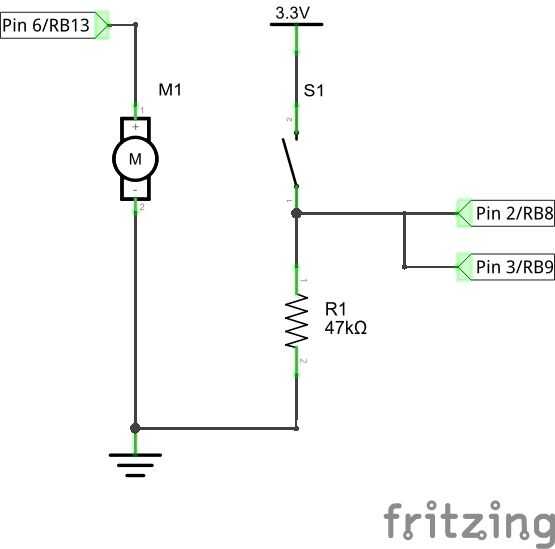

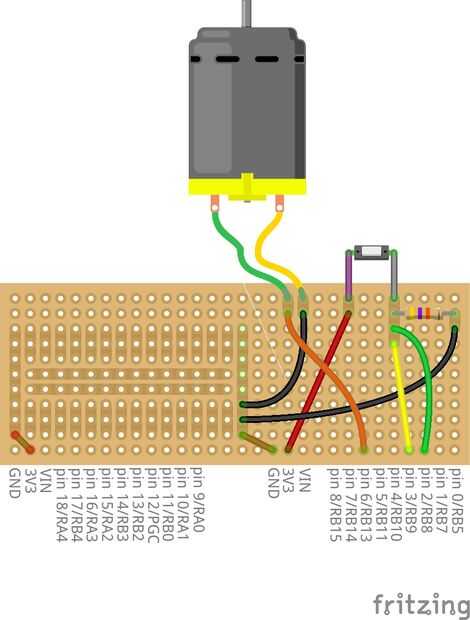

El segundo, alimenta el motor directamente de la Junta Directiva. Esto sólo funciona para motores suficientemente pequeños, pero puede ser mucho más rápido y más simple que el circuito FET.
Debo señalar aquí que yo he representado el encoder con pulsador, ya es bastante lo que es. Sin embargo, tienes que tener un poco de cuidado cuando al conectarlo lo haría con un botón real, así que revisa el siguiente paso antes de alambre nada!
