Paso 2: Cableado externo
Primero tenemos que construir el circuito electrónico adicional que tiene 3 componentes:
- Adafruit nRF8001 Bluefruit LE para conectarse a dispositivos iOS Arduino via Bluetooth 4.0 (BLE)
- Un LED amarillo que vamos a encender y apagar directamente de nuestra muñeca
- Un LED verde que vamos a controlar la intensidad de la luz directamente de nuestra muñeca
Todo se mantiene fácil sólo con fines de demostración. Usted puede agregar fácilmente un relé o un circuito de potencia basado en un Triac para el control de las luces o motores o lo que sea (me avisas si te interesa en estos circuitos, agregare instructables adicional).

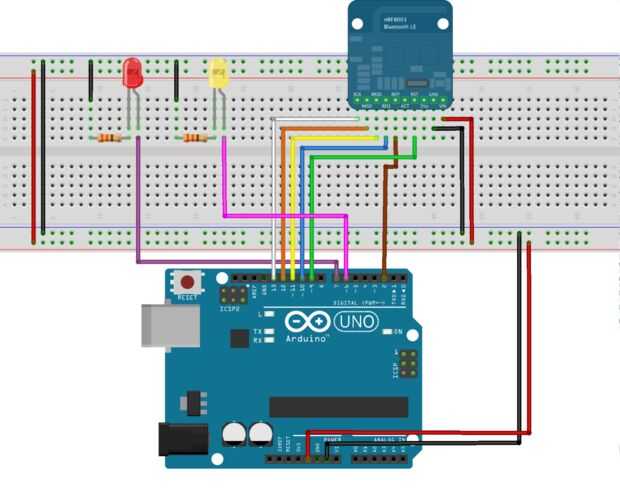

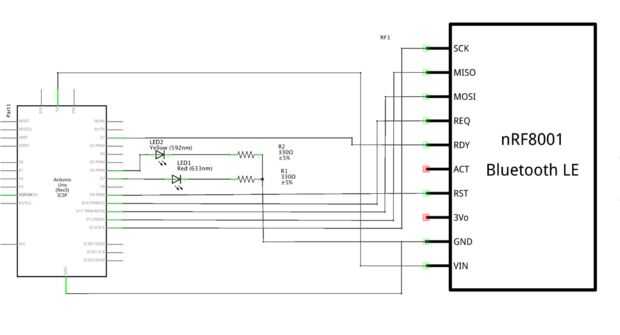

Imágenes de arriba muestran el diagrama del circuito y el cómo cablear el circuito utilizando la breadboard.
Consulte la información siguiente para el cableado del nRF8001 Bluefruit LE.
UNO
- SCK: pin 13
- MISO: pin 12
- MOSI: pin 11
- REQ: pin 10
- RST: pin 9
- RDY: pin 2
MEGA
- SCK: pin 52
- MISO: pin 50
- MOSI: pin 51
- REQ: pin 10
- RST: pin 9
- RDY: pin 2
