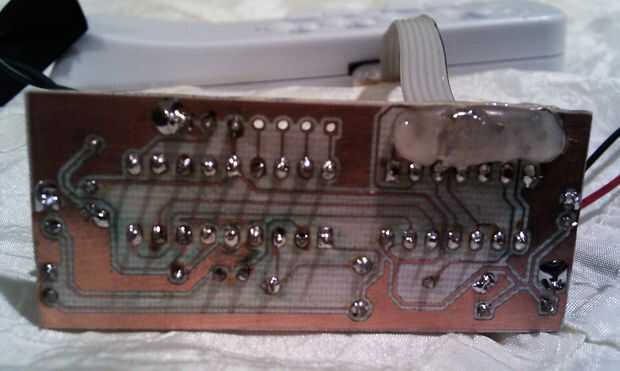

Paso 8: Producir la placa de circuito
Imprime la traza de cobre sobre papel. (1 minuto)
Utilice el tablero del PWB single-sided fotosensible.
Utilizar una caja de luz ultravioleta para exponer la placa PCB. (3 minutos)
Desarrollo de la Junta Directiva para exponer las áreas no deseadas de cobre. (5 minutos)
Grabar la Junta. (15 minutos)
Taladre los orificios del componente. (15 minutos)
Limpie la placa con papel de esmeril y dar el cobre una toallita con flujo. (2 minutos)

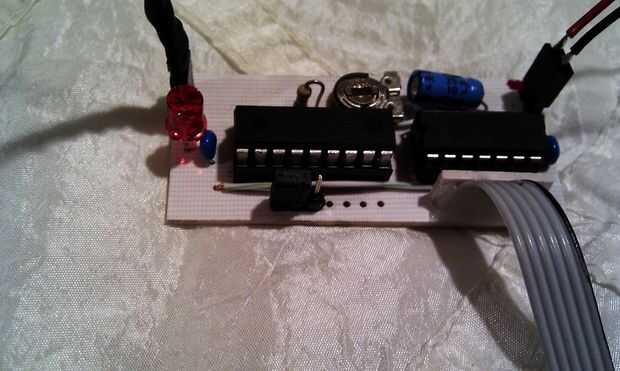

La soldadura en los componentes. (30 minutos)
Algunas notas:
Todo el proceso es bastante rápido, una vez que usted tiene lo ordenan. Tomó cerca de 2 horas - más si tienes que mezclar productos químicos y encontrar componentes, etc..
Usar una impresora láser normal y algunos 'especial' película de PCB (como papel). Cuando el papel de 'especial' se ha ido, voy a tratar de papel común en lugar de otro!

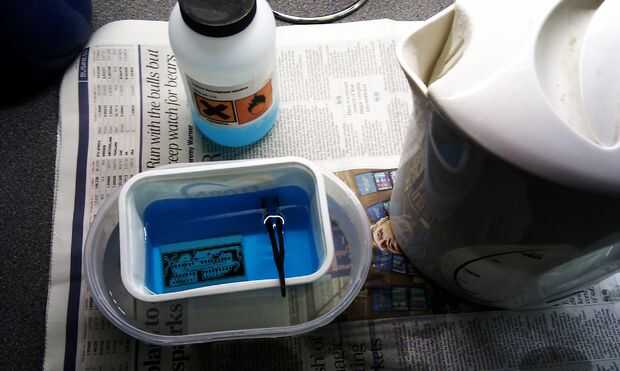

Pongo el grabador en un baño de agua caliente (llenado de una Pava hirvienda). Esto acelera el proceso. Uso de persulfato de sodio como un grabador. Menos sucio que el cloruro férrico, pero un poco más lento. El principal beneficio es que es básicamente transparente para que pueda ver cómo está haciendo el grabado. Constantemente se pone azul como volver a usarlo. No mancha, o cualquier otra cosa.

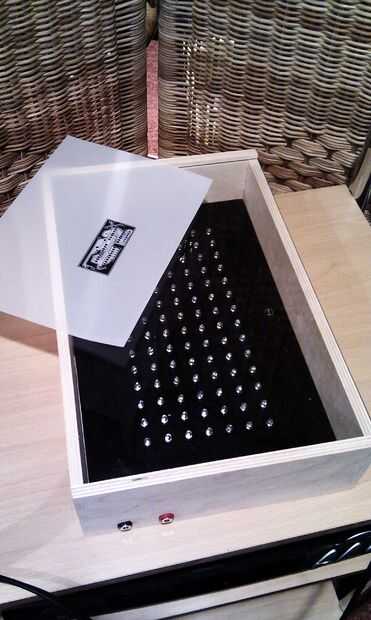

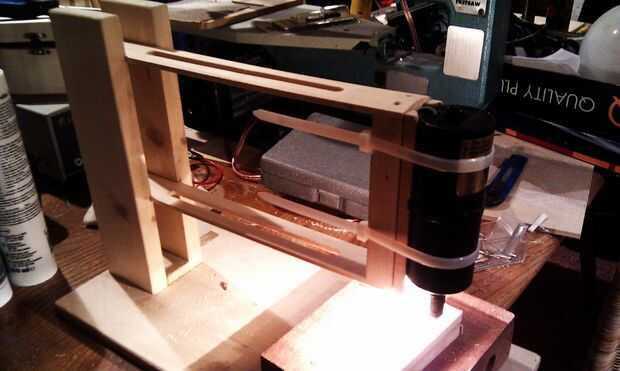

Hice mi propia caja de exposición Ultravioleta (usando un Ikea, caja de presentación de cristal como base). También hice mi propio taladro PCB soporte. Las fotografías muestran a éstos.
