Paso 2: montaje

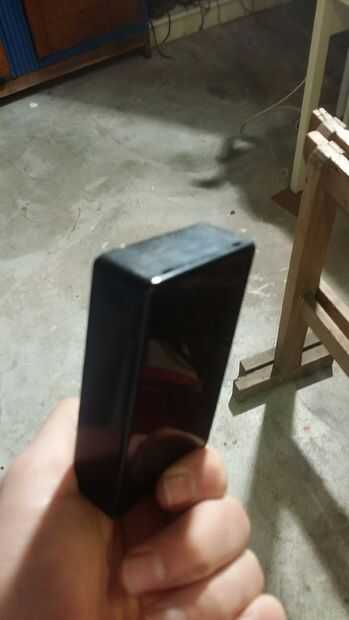

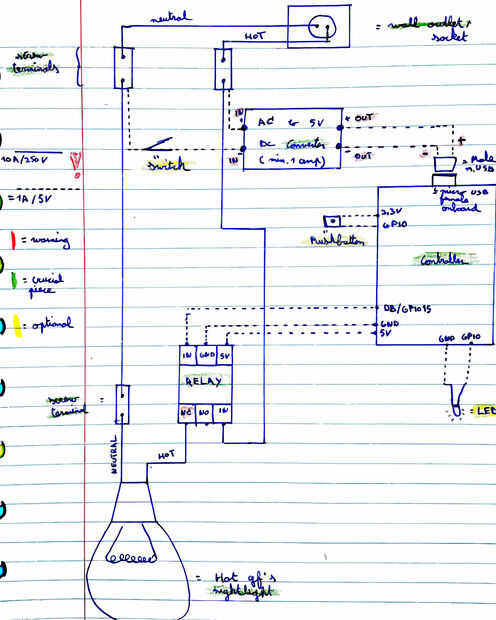

Lo primero que quieres hacer es asegurarse de que todo encaja en su caja / caso que opta por el uso y la tapa se cierra todavía. Suena obvio, pero hemos a menudo pasado por alto este paso. A continuación, desea taladrar agujeros en la caja fueron el tornillo que terminales de los relés y terminales de tornillo normal vendrán. Por un lado tienes dos terminales de tornillo para el cable vivo y el neutro que viene de la pared. En el otro lado tienes tu relé con el cable vivo y un terminal extra para el hilo neutro. (ver cuadros y esquemas de lujo hechos a mano - atado es un PDF de los esquemas con mucha mayor resolución)

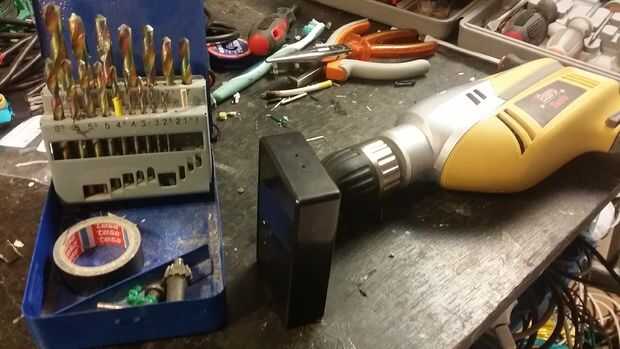

También desea Taladre los orificios para el interruptor, leds, pulsadores y los sensores que tiene previsto utilizar en este punto. No espere con la perforación. Perforación luego corre el riesgo de perforación en su electrónica o romper su caso cuando todo ya está pegado y montado (otra vez, aprendí esto de experiencia).

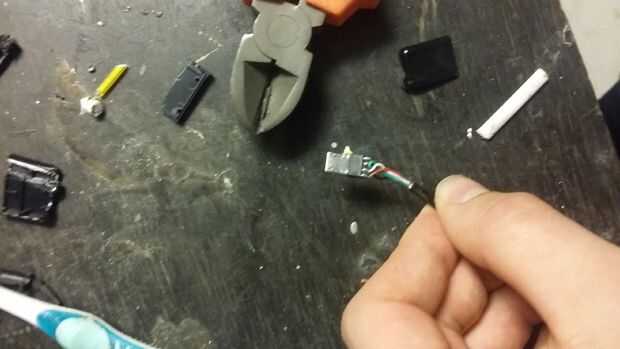

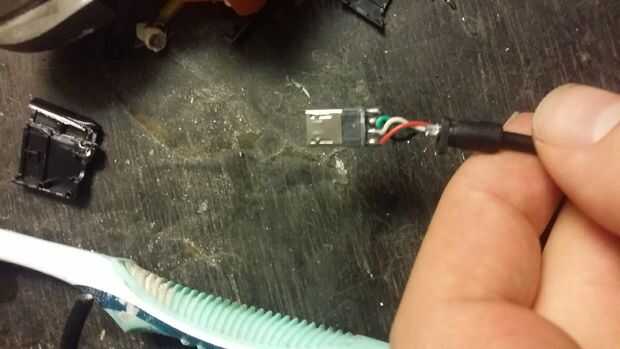

Ahora quieres quetira su primer cable micro usb. Esto le proporcionará suficiente cable codificadas con colores para todos los 3, 3V y 5v partes del circuito. Además necesita el conector (lado masculino) para alimentar el mini tablero de wemos d1 a través de su puerto usb. No corte el usb y conectores de usb mini de a poco; Necesita un poco de alambre más adelante a trabajar con. La parte de usb que no necesita más para este proyecto pero guardarla porque se podría utilizar como:
1) un IED para programación de microcontroladores pequeños sin puertos usb
2) una fuente de alimentación USB powered proyectos, como un LED de luz para su ordenador portátil de la lectura.
3) un conector de datos para su próximo proyecto.
Una Nota sobre relés: recomiendo ir para un relé normal, no para un SSR. La razón siendo que mecánica relés son mucho más seguros. He oído que los relés de estado sólido tienden a sangrar un poco de la corriente en el exterior. Arduino además mayoría etiquetado de SSR no admiten más de 2 amperios. Una lámpara de pie de salón clásico se drenará fácilmente más. Relés mecánicos son más seguros y se un montón largo pasado bajo uso normal. Otra ventaja es que hagan una distinta ", haga clic en sonido" cuando se activa. Mayoría de la gente encontrar este sonido muy satisfactorio escuchar, realmente te hace sentir que con seguridad se interrumpe el circuito, incluso si no estás buscando. Personalmente me encanta.
Una segunda nota sobre relés: relé normalmente cuentan con dos opciones de configuración. Elija "normalmente cerrado" para este proyecto. Esto es importante porque permite que la luz nocturna para operar como antes cuando tu wifi es hacia abajo o cuando cambie su mona ac interruptor de wifi apagado. Normalmente abierto (al contrario de lo que imaginas) significa que el circuito se interrumpe de forma predeterminada, lo que significa que si su caja de interruptor de mona está apagado, desconectado o mal funcionamiento, tu luz no se encenderá. La situación varía comprobación del relé así las marcas en el suyo.

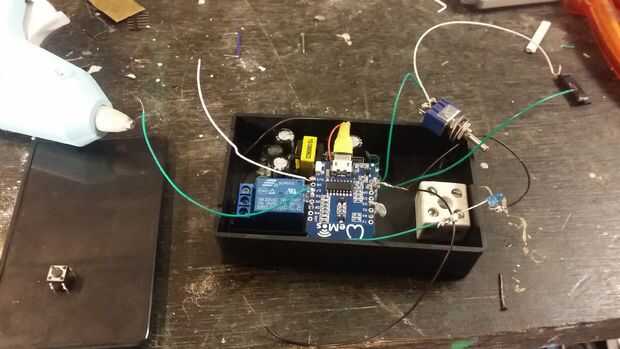

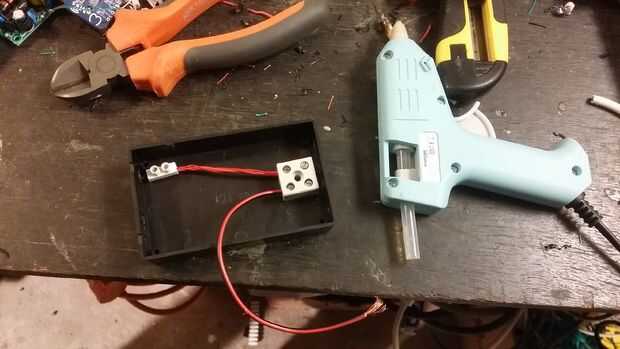

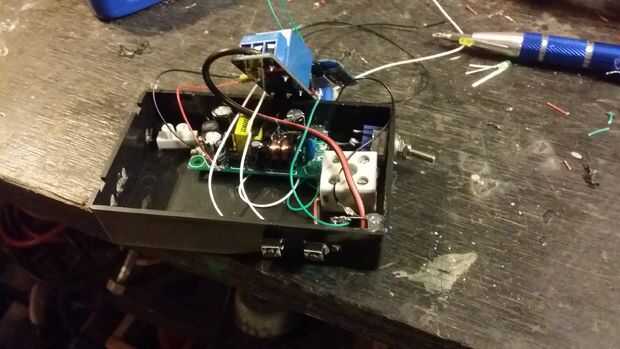

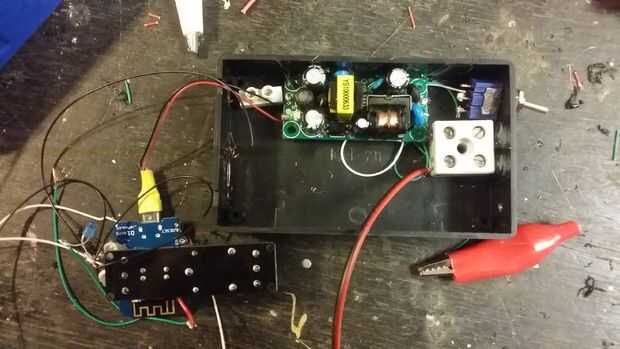

Ahora es el momento parapegar los terminalesy el relé en su lugar. Asegúrese de que el cable (10 amperios) de la terminal de neutro que a la terminal de neutro hacia fuera es ya en lugar antes de pegar. Lo mismo pasa con el hilo que va desde la terminal en el relevador. (mirar las fotos si esto tiene poco sentido a usted ahora) También ejecutar dos cables pequeños 5v desde los dos terminales en paralelo con los 10 amperios que, estas se pondrá el convertidor de corriente para el wemos (o el microcontrolador elige utilizar). Su caliente en terminal debe ir a la puerta normalmente cerrada de su repetidor. Relé de ver imagen de arriba

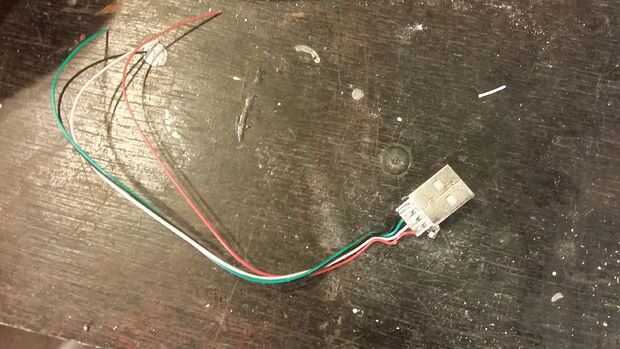

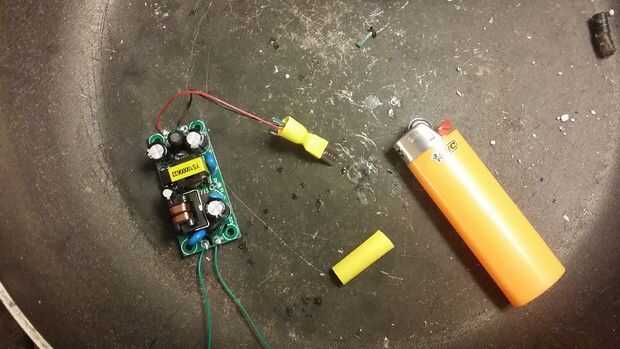

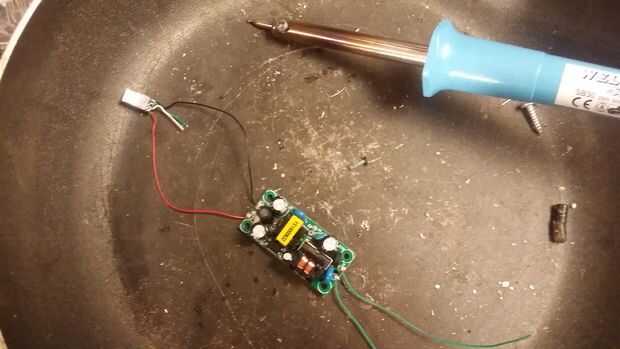

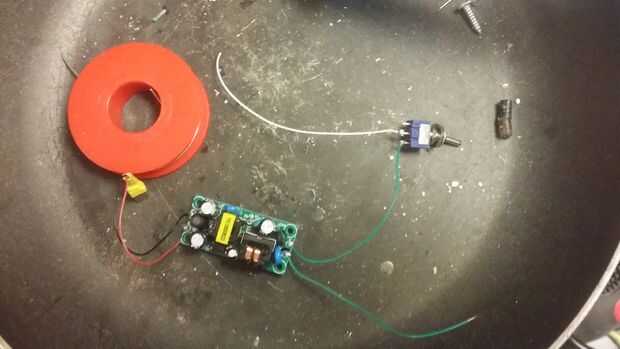

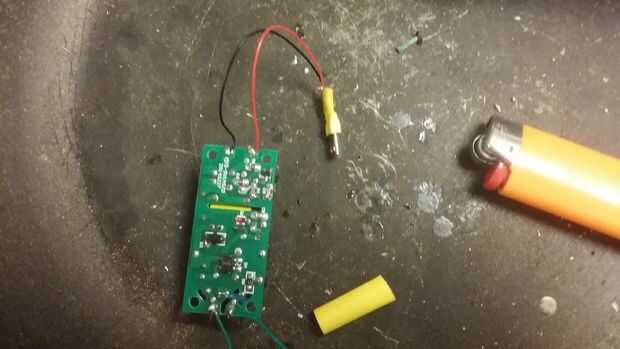

Una vez que los terminales estén en su lugar, necesita soldarlos dos hilos de 5v de pasos anteriores tu CA al convertidor de la c.c. 5v del lado claramente marcado "IN". Óptimo también debe soldar un interruptor entre uno de los cables y el convertidor. Esto le permitirá cambiar de la fuente de alimentación y el microprocesador. La soldadura de los cables rojo y negro del enchufe del usb macho al convertidor en el lado marcado "OUT". (Asegúrese de conectar el cable rojo a + y el negro al-). Los cables verdes y blanco no son necesarios aquí. También usé algún alambre de encogimiento de calor y pegamento caliente para fortalecer y aislar. Muy recomendable para la seguridad y durabilidad. Utilizar una normal más ligera para reducir mi calor encogen (ver foto).
Nota: es buena práctica para permitir también que un terminal de tierra (el pin 3 en el tomacorriente de pared) para ir a la tierra. Yo no hice esto. Además, un fusible o breaker de circuito en uno de los cables calientes realmente puede mejorar la seguridad contra incendios. Incorporar en los productos que vendemos, pero las primeras versiones fueron mantenidas tan simples como posible y funcionó muy bien. Mayoría de las casas tiene un interruptor de circuito capaz en la toma de corriente.

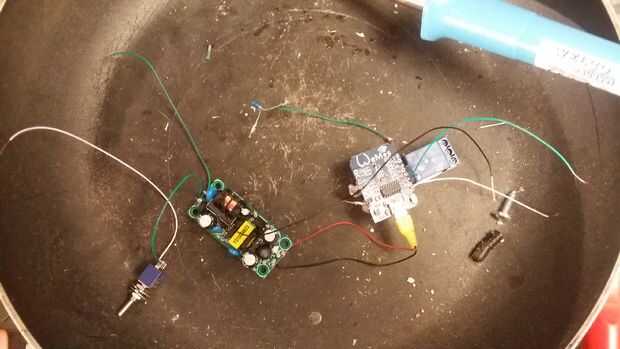

Ahora que esto está hecho, soldar 3 cables de tu mini de wemos d1 u otra tabla esp8622 a su servidor. La primera debe ser de gnd a gnd, 5v a 5v y por último D8 (cualquier gpio funcionará pero esto es lo que usé en el código) a la entrada de su servidor. Esto también es el momento de soldar cualquier opcionales a su microcontrolador, agregué dos pulsadores y dos LED. Te recomiendo queal menos añadir un botón, ya que esto le permitirá utilizar su Mona CA interruptor de wifi sin wifi también. Usted puede programar el botón anular comandos de internet cuando sea necesario o simplemente para felicitar a los comandos en línea. También se puede programar para hacer cosas completamente diferentes como enviar un correo electrónico o el timbre de su puerta.
Ver esquemas para conecta LEDS y pulsadores. En el código D5 (GPIO14) se utiliza para el pulsador que enciende manualmente las luces. D4 (GPIO2) se utiliza para el LED que indica acciones.

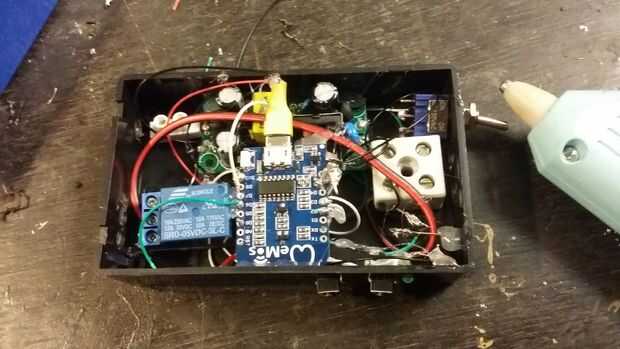

Usted podríaagregar cualquier sensor en este punto también. Un sensor de temperatura por ejemplo, podría permitir su interruptor a enviarle por correo electrónico cuando llega al caliente en su dormitorio y le si quiere encender el ventilador eléctrico o no. Un sensor de luz, cambia su se enciende automáticamente cuando oscurece. Las posibilidades son infinitas. Cuando usted haya hecho su mente opcionales y sensores, pegue todo en su lugar. La parte difícil ahora ya es más!
Una nOTA en soldadura: la soldadura de ambos lados de las tablas. Agregar el pegamento caliente para fortalecer el vínculo es siempre una buena idea. Una plancha con calor moderado y la punta de un lápiz fino tamaño es mejor para soldar en placas como el wemos. Ser rápida y precisa, pero no se estrese. Redid varias conexiones y las tablas no se dañen por el calor. Sólo sabes, no meter las cosas n chips con la plancha.
