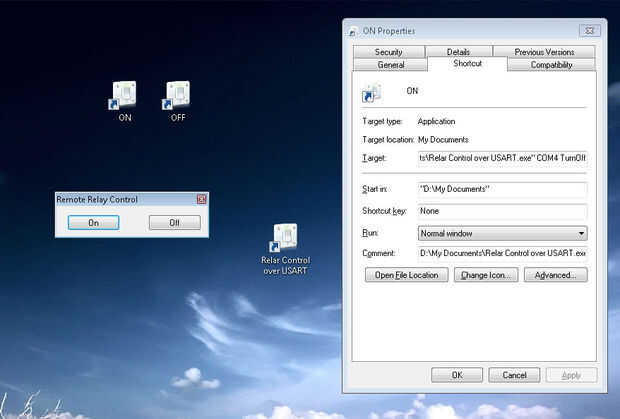

Son infinitas las posibilidades de ampliar esta compilación, sin embargo aquí te daré la solución más simple (porque sólo necesitaba encendido/apagado automático para los altavoces de mi PC).

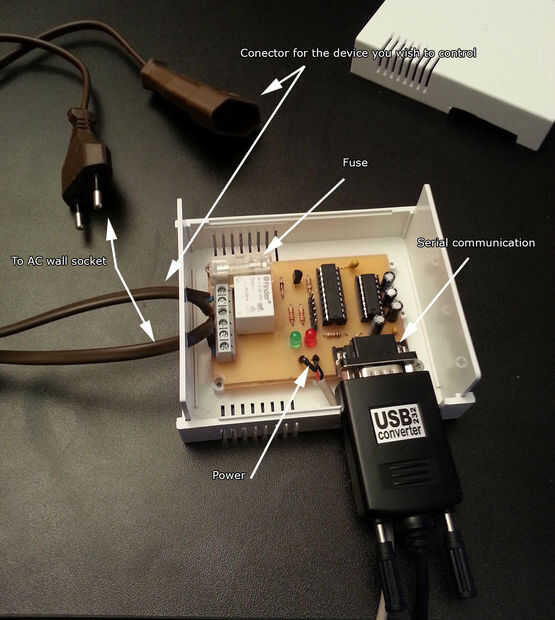

** Las piezas que necesita **
Hay algunos componentes que necesitarás para esta build y usted puede conseguir casi en cualquier lugar
-1 x MAX232 (para comunicación serial)
-4 x condensador electrolítico de 1uF 10V
-1 x ATtiny2313 (se puede utilizar incluso más barato/más pequeño que tiene UART y 2 pines de I/O)
-1 x AVR programador (o programador que puede programar el chip. Arduino puede usarse para programar chips AVR)
-1 x Relay 5VDC 250VAC 10A (tenía uno de estos poner alrededor)
-2 tornillos de 3 terminales (opcional, se puede utilizar cualquier cosa que puede mantener los cables fijos y conectado)
-1 x cable de extensión (mejor opción es si tienes uno como el mio que es 1 a 1 alargador (1 cable va al enchufe de pared y en el otro extremo tiene un socket))
-1 x fusible de 2A (o puedes usar otro valor, calcular una de sus necesidades)
-cables, cables etc...
-Estuche!!!!!! (vamos a trabajar con líneas de corriente alterna 110/220, por lo que se deben aislarlos buena así que nadie puede tocarlos desde el exterior porque puede causar graves lesiones o incluso la muerte! Así que por favor tenga cuidado! Yo no soy responsable de cualquier daño o perjuicio hecho)
(opcional)
-2 x LED (1 rojo 1 verde)
Por favor tenga cuidado **

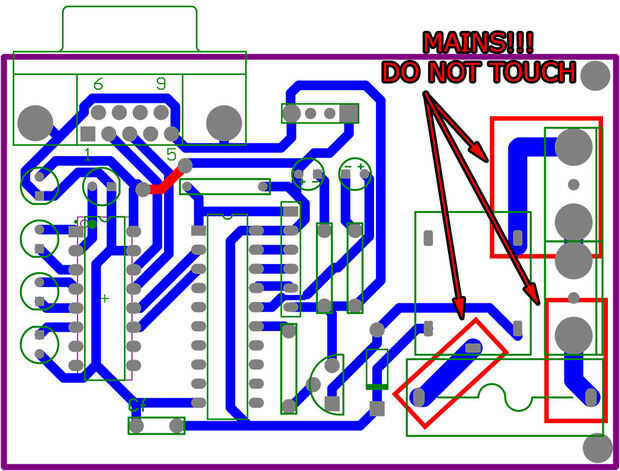

-Una parte de nuestra fabricación se conectará directamente a la red a través de relé, es importante que sepa cómo funciona este dispositivo y que lado te puede no tocar jamás mientras el dispositivo esté conectado ya que puede causar lesiones graves o incluso la muerte!
-Autor de esta versión sugiere que tienes un conocimiento básico o por lo menos mirar a través de otros Instructables para más información sobre piezas y cómo funcionan o cómo hacer tu PCB y etc..
-Considerar la adición de más características de seguridad para su dispositivo, algunos de ellos pueden incluir pero no deben ser limitados a:
-> cable de aliviar la tensión (para que no tire el cable de la caja)
-> caja incluida que es resistente al agua para que no derrame nada sobre ella
-> aislamiento óptico o a la fuente de alimentación separada para el microcontrolador y el relé de
-> relé diferente que rompiera ambas líneas en lugar de una
-Este instructable es sólo una idea de cómo podría hacerse algo, puede que no sea la mejor manera y que debería más bien personalizarlo a sus necesidades (si no sabes que pedir a alguien para ayudarle) en lugar de solo copiar todo. Sin embargo con algunos ajustes y cambios podría conseguir un dispositivo muy agradable va añadir una función al dispositivo que usted está buscando.
** Empecemos **

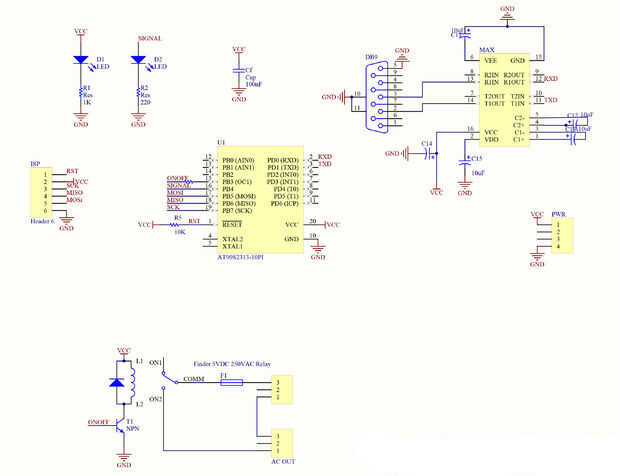

Primero tenemos que hacer un esquema para ver cómo conectar dispositivos entre sí y cómo funciona.
