Controlar cualquier aparato via PC (RS232 o USB) (1 / 5 paso)

Paso 1: El esquema

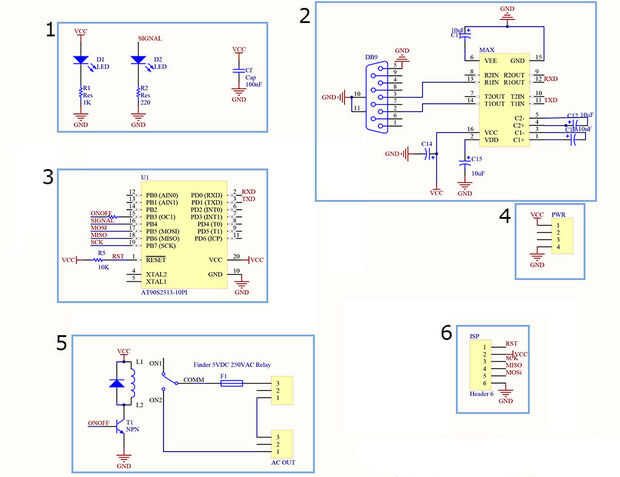

Así que aquí vamos, vamos a diseñar este circuito... oh espera, ya está hecho :) Vamos a comentar para que sepa lo puede omitir en su diseño o cambiar.

** Parte 1 **
-Aquí puedes ver 2 LEDs y 1 filtro condensador
-1 LED que está conectado entre VCC y GND es potencia señal led que nos avisa si nuestro dispositivo tiene poder.
-2 LED está conectado entre el PIN de señal del MCU (PB4) y GND, MCU que utiliza para saber si el dispositivo está conectado a red o no.
-Valores de resistencia deben calcularse para que coincida con sus LEDs. La mayoría de los diodos estándar 20mA necesita resistencia de 220 Ohm si operan a 5V como aquí.

** Parte 2 **
-Esta parte está dedicada a la comunicación serial. Usa MAX232 a nivel de conversión que se necesita para que MCU para comunicarse con el PC sobre el protocolo RS232. En hoja de datos, el fabricante sugiere usar condensadores de 1uF, sin embargo he probado este IC con 1uF, 4.7uF, 10uF y 22uF y todos trabajan muy bien.

** Parte 3 **
-Aquí tienes MCU o la unidad microcontroler que hace toda la "pesada" de elevación para usted.
-Nos tienen pasadores que se utilizan para la programación del MCU (MISO, MOSI, SCK) y pasadores que se utilizan para la indicación de la comunicación y el estado (RXD y TXD para la comunicación y la señal para indicar el estado del relé mediante LED)

** Parte 4 **
-Este es el encabezado que da el poder a nuestro dispositivo (CC 5V de alimentación). He usado cable USB viejo y soldadura vire de rojo (+ 5) para el cable VCC y el negro a tierra.
(Hay maneras de utilizar el poder de la red pero no ha cubierto en este instructable, puede buscar Transformeless MCU alimentación fuente aplicación nota pero en mi generación era obsoleto)

** Parte 5 **
-Esta es la parte con un diodo 1N4148 conectado al relé que se representa como la bobina y el interruptor.
-También hay un fusible y 2 3-terminales para atornillar los cables que van al dispositivo y otro que va a corriente alterna.
-Cuando MCU pone pin ONOFF a alto (+ 5V) el relevador cambia de 1 a 2 y conecte su dispositivo a la red eléctrica.
-Por razones de seguridad he hecho este dispositivo para hacer estado predeterminado modo que aunque Conecte el dispositivo al tomacorriente y dar poder a la Junta, el dispositivo permanecerá apagado hasta que emita un comando sobre puerto serie para encender el dispositivo.
-He usado un fusible de 2A rápido por razones de seguridad, si algo sale mal se fundirá y si tiene suerte, ningún otro dispositivo se dañará.

** PARTE 6 **
-Aquí tienes una cabecera de 6 pines que se utiliza para programar su MCU mientras está en la Junta... Es una característica útil para haber depuración o si crees que tienes que cambiar el firmware MCU posteriormente.

** Siguiente paso **
OK, eso es todo. Hemos diseñado nuestro tablero ahora tenemos que fabricarlo...
Siguiente paso muestra el tablero terminado y algunas opciones de cómo hacerlo...
