Paso 3: Conecte el relé
(Antes de continuar, asegúrese de que usted no tiene los dispositivos conectados a su salida de la prueba - va ser ponerlo y mucho mientras que usted está probando)

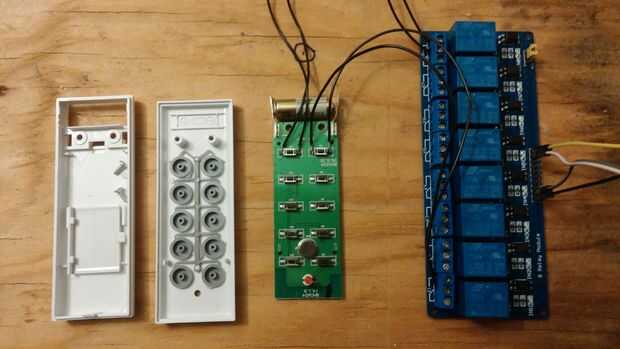

Para este proyecto que sólo necesitaba un dispositivo de control, sin embargo me ha ocurrido tener un módulo de relé de 8 canales, usé eso, me da la opción de agregar más adelante tres más dispositivos. (Cada dispositivo tiene un separado sobre y apagado, por lo que se necesitan dos relés por dispositivo)
Si quería controlar todos los 5 dispositivos que están disponibles en el control remoto, podría añadir otro módulo de 2 canales, o podía haber usé sólo un módulo de 2 canales (si tuviera uno) para controlar un dispositivo.
El relé tiene una tira de pins con toma de tierra en un extremo y VCC en el otro y IN0, IN1, etc. entre ellos. Conectar a GND a 0V en la la GPIO y VCC a 3, 3V en lo GPIO. Adjuntar IN0 y IN1 a dos pines GPIO gratis. Usé BCM16 y BCM26 en mi Pi2, pero puede utilizar cualquier dos salidas GPIO que tienes gratis.
Su módulo de 8 canales puede tener un puente y otro conector con toma de tierra/VCC en él. Dejar puenteado y no los conecte. Son sistemas donde el otro VCC y GND y no lo suficientemente fuerte como para manejar los relés reales - quitando ese puente puede utilizar un par de VCC/GND para el control de la lógica y el otro par para la conducción de los relés mecánicos. Usted puede si desea usar 5V para ello sino para mantener las cosas seguras y simples, recomendamos ignorar el relé de potencia de impulso y sólo tiene que utilizar 3, 3V en los pines por defecto. (Si esto no tiene sentido para usted, simplemente ignore este párrafo entero)
Por último, tenga en cuenta que estos relés tienen 3 conectores. Conecte uno de los dos cables a cada interruptor en el centro de los tres conectores. El otro cable va al conector que es circuito abierto cuando el relé está apagado. Usted puede verificar fácilmente que es que utilizando un ohmímetro, pero puesto que hay solamente dos a elegir es bastante fácil probar cada uno. El peor de los casos si sale mal es que el botón del control remoto aparecerá para ser presionado todo el tiempo mientras que usted está probando, en cuyo caso simplemente desconéctelo. Nosotros estamos cableado estos relés para que cuando el sistema se enciende, no se activan los relés.
