Paso 2: Conecte el relé a la Junta
Usaremos los pines 2 (5v), 6 (tierra), 11 y 12. No están al lado del otro, y así que tengo que reorganizar un poco el cable por lo que tiene los conectores correctos. También, tenga en cuenta que el 11 y 12 son los números de"cabecera" (ubicación física), pero el software de wiringpi que controla los llama los pines 0 y 1.

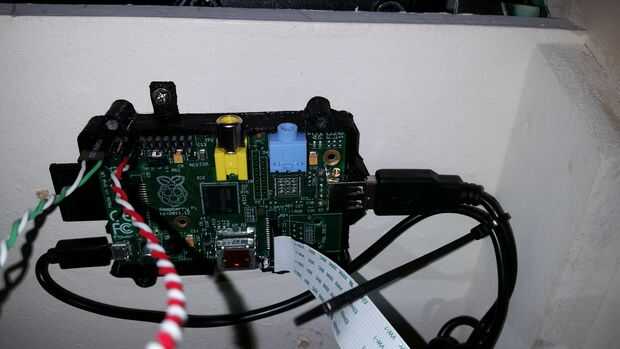

Estoy usando 2 cabezales para enchufar el pi, pero sólo el mismo 4 hilos, por lo que cortado los cables que debían ir más allá y soldado a otro conector.

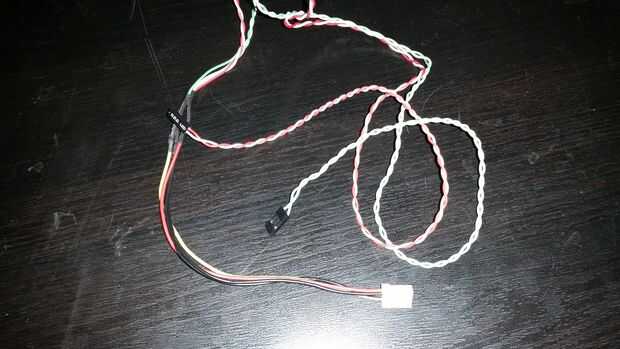

El primer paso es cambiar por lo que en el lado del relé, pines 1-4 del conector necesitan co para un conector de por lo menos 3 amplia y vaya en los orificios de 3-1 del conector del lado del pi (es decir, en los pines 2 y 6 en la pi ya que es donde están los 5v y la tierra). Así que el conector tiene ahora hacer lo siguiente:
Pi 2 - relé 4
PI 6 - relé 1
Mientras tanto, pines 2 y 3 en el lado del relé son cada uno envió a los pines 11 y 12, así que puede utilizar un simple conector ancho 2.
