Controlar dispositivos del mundo real con el PC (12 / 15 paso)

Paso 12: Añadir algo de código

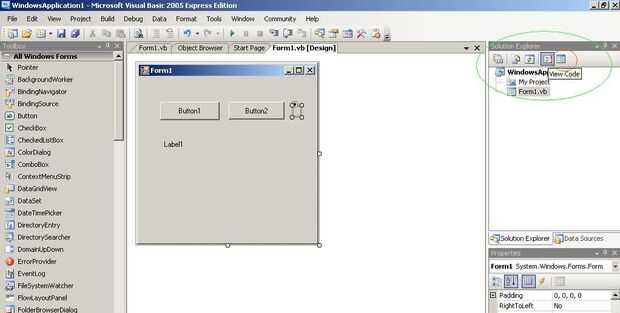

Más a la derecha un círculo verde son varios botones útiles - el segundo de la derecha es el botón de ver código y el botón derecho es el diseñador de vistas. En la práctica al escribir el código uno va hacia adelante y hacia atrás entre estos puntos de vista. Generalmente si uno está en modo de diseño haciendo doble click en un objeto como un botón trae hasta un punto en la vista de código para agregar algo de código o toma una pieza de código que se ejecuta cuando se presiona el botón. De esta manera que el flujo del programa llega a ser bastante intuitivo - los clics del usuario sobre cosas y pedacitos de código ejecutaran y cambian la pantalla y así sucesivamente.

Aunque para nuestro propósito vamos a cheat y pegar en una losa entera del código de trabajo.

La vista de código tendrá público clase Form1... Fin clase - destacar esto y eliminarlo. Ahora toma todo el código abajo y pegarlo en.

Las importaciones de System.IO
Las importaciones de cadenas = Microsoft.VisualBasic ' por lo que puede usar cosas como izquierda (y derecha (para cuerdas
Public Class Form1
Público Declare Sub Sleep Lib "kernel32" (ByVal dwMilliseconds As Integer) ' para los Estados de sueño
Dim WithEvents serialPort como nuevo IO. Ports.SerialPort ' declarar puerto serie
Dim PicaxeRegisters(0 To 13) como Byte ' registros de b0 a b13
Privada Sub Form1_Load(ByVal sender As Object, ByVal e As System.EventArgs) maneja Me.Load
Timer1.Enabled = True ' poner esto en el código como valores por defecto en false cuando se crea
Timer1.Interval = 5000 ' 5 segundos
PictureBox1.BackColor = Color.Red ' set en la posición 'rojo'
Array.Clear (PicaxeRegisters, 0, 13) ' probablemente no sea necesario como matriz declarada en blanco
End Sub
Privada Sub Timer1_Tick(ByVal sender As System.Object, ByVal e As System.EventArgs) maneja Timer1.Tick
' temporizador garrapatas cada 5 segundos
Llamar SerialTxRx() ' hablar con picaxe
End Sub
Sub SerialTxRx()
Dim LabelString As String ' cadena para mostrar los valores de byte
Dim DataPacket(0 To 17) como Byte ' paquete de datos completo "Datos" + 14 bytes
Dim i As Integer ' siempre es útil para los bucles etc.
Label1.Text = "" ' eliminar el texto en la pantalla
Para i = 0 a 3
DataPacket(i) = Asc (Mid ("datos", i + 1, 1)) ' agrega la palabra "Datos" en el paquete
Siguiente
Para i = 0 a 13
DataPacket(i + 4) = PicaxeRegisters(i) ' agregar todos los bytes en el paquete
Siguiente
Si serialPort.IsOpen entonces
serialPort.Close() ' en caso de que ya abrió
End If
Tratar de
Con serialPort
. PortName = "COM1" ' más nuevos equipos por defecto com1 pero cualquier computadora pre 1999 con un mouse serial com2 mostrará probablemente
. Velocidad en baudios = 2400 ' 2400 es la velocidad máxima de picaxes pequeño
. Paridad = IO. Ports.Parity.None ' sin paridad
. DataBits = 8 ' 8 bits
. StopBits = IO. Ports.StopBits.One ' bits de parada
. ReadTimeout = 1000' milisegundos tan tiempo en 1 segundo si no hay respuesta
. Open() ' abrir el puerto serie
. DiscardInBuffer() ' borrar el búfer de entrada
. Escribir (DataPacket, 0, 18) ' enviar la matriz datapacket
Llamar Sleep(300) ' mínimos esperar datos volver y más si la secuencia de datos es mayor a 100 milisegundos
. Leer (DataPacket, 0, 18) ' leer en el conjunto de paquetes de datos
. Close() ' cerrar el puerto serie
Terminar con
Para i = 4 a 17
LabelString = LabelString + "" + Str(DataPacket(i)) ' convertir en una cadena de texto
Siguiente
Label1.Text = LabelString ' poner la cadena de texto en la pantalla
Captura como excepción
' MsgBox (ex. ToString)' descomentar esta si quieres ver el mensaje de error real
Label1.Text = "Timeout" ' Esto mostrará si picaxe no conectado etc.
Prueba final
End Sub
Privada Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) maneja Button1.Click
PictureBox1.BackColor = Color.Red ' cambiar la caja a rojo
PicaxeRegisters(0) = 120' un valor arbitrario para el servo
End Sub
Privada Sub Button2_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) maneja Button2.Click
PictureBox1.BackColor = Color.Green ' caja verde
PicaxeRegisters(0) = 160' valor arbitrario para el servo
End Sub
Clase final
