Controlar dispositivos del mundo real con el PC (15 / 15 paso)

Paso 15: Control de dispositivos

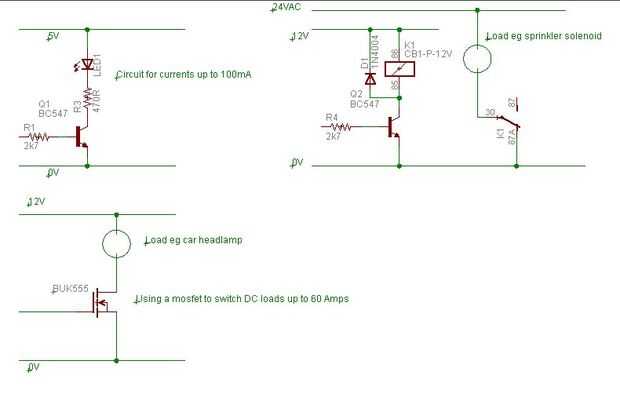

El primero es un circuito de transistor simple. Un chip picaxe puede activar un máximo de 20 mA por pin que es bueno para encender un LED pero no mucho más. Un transistor 547 aumenta la corriente de 100mA, que es bueno para pequeñas bombillas.

El segundo circuito muestra un mosfet. MOSFETs no necesitan prácticamente ninguna corriente para coche - solamente voltios por lo que puede ser controlados directamente por un picaxe. Se dispone de todo tipo de mosfets pero mi preferencia es uno llamado el BUK555 60B http://www.ortodoxism.ro/datasheets/philips/BUK555-60A.pdf que pueden ser conducido directamente de 5V (a diferencia de algunos que necesitan 10V) pero la principal ventaja es que tiene una resistencia muy baja al encender - 0,045 ohmios que no es más que la resistencia de los cables se conecta a él. Esto significa que no consigue caliente cuando se conduce muy alta carga que ahorra energía y ahorra en costos de disipador de calor. Por ejemplo conducir un 5amp cargar como un faro de coche; Watts = corriente cuadrada x resistencia, así que W = 5 * 5 * 0.045 = 1.12 vatios que sólo sería necesario un disipador de calor como una pieza cuadrada de 1 pulgada de aluminio fino.

El tercer circuito muestra un relé. Existen varios parámetros para todos los relés - el voltaje de la bobina, resistencia de la bobina y la carga de voltaje y corriente. Por ejemplo un relé puede tener una 12V bobina una bobina corriente de 30 mA, resistencia de 400 ω de la bobina y podría ser capaz de conducir hasta 240V a 1 amperio. La corriente de la bobina es más voltios y amperios que puede suministrar un picaxe, así utilizamos el circuito de transistor para cambiar la bobina. Hay un diodo incluido-este suprime la parte posteriora EMF cuando el relé se desactiva. EMF trasero es lo que crea la chispa de una bujía por lo que no quiere estos altos voltajes en un circuito. Los contactos tienen una corriente máxima y voltios - la corriente pueden ser unos pocos amperios y los voltios son a menudo 240V para 12V o 24V de conmutación dentro de gama. Si eres inexperto con la electrónica no jugar con los voltajes de las cañerías.

También hay relés pequeños que tienen voltajes de bobina de 5V o 6V. Para estos relés puede que no necesite una fuente de 12V se separa pero ver sólo que la resistencia de la bobina ya que muchos de estos tienen actual dibuja de sobre 100 mA. Si es así y está utilizando un regulador de 5V 100mA 05 78L puede cambiar esto a un regulador 7805 que puede suministrar hasta 1 amp.

Relés son particularmente útiles para la conmutación CA - por ejemplo, solenoides de 24 VCA aspersor jardín, luces de jardín 12VAC y en ambientes eléctricamente ruidosos como un coche. También son útiles para controlar grandes cargas, por ejemplo un picaxe suministrar 20 mA a 5 v = 0,1 w controlar un transistor 12V a 100mA = 1.2W para un relé 24V 100mA = 2.4W a un contactor de una bomba de 3600W de conducción. Si desea controlar el poder como consigue entonces un electricista para conectar una caja de control y dan ustedes dos cables que salen (cables de la bobina de un relé de 12V) que usted puede controlar. De esta manera el electricista puede firmar en la caja de alimentación y puede hacer toda la electrónica sin tener que preocuparse de ser electrocutado.

Otro uso para los relais es un reverso del control para un motor. Mediante modulación de anchura de pulso en un mosfet se puede controlar la velocidad de un motor de corriente continua, y con un relé DPDT de potencia puede cambiar la dirección. Se trata de una forma simple de control de grandes motores como los usados en 'robot wars'.

Por favor comentar si necesita ayuda para construir algo.
