Controlar dispositivos del mundo real con el PC (3 / 15 paso)

Paso 3: Construir un circuito de descarga

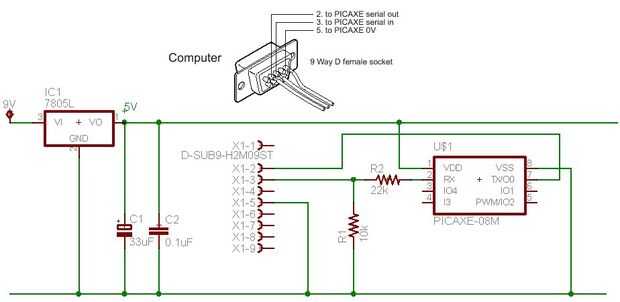

Este circuito de descarga utiliza un chip picaxe, un par de resistencias, un regulador y una batería de 9V. Más información está disponible en la documentación del picaxe y esto sólo debe tomar unos minutos para construir una vez que todas las piezas a mano.

También podría agregar que los picaxes ejecutar felizmente con 3 pilas AA. Una fuente de 5V regulada es útil para ejecutar entradas analógicas como los voltajes de referencia no cambian, pero por simple de encendido/apagado de los circuitos no se necesita una fuente regulada. El reg 5V puede omitirse en estas situaciones.
