Paso 6: Configurar el circuito como un circuito de interfaz en serie

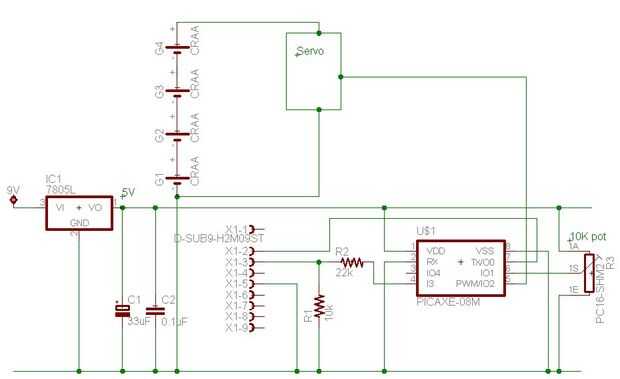

Se han hecho dos cambios sutiles al circuito picaxe. La resistencia k 22 que solía ir a la pata 2 ahora va a la pata 4. Y pierna 2 ha sido conectado a tierra. El único propósito de pata 2 es recibir datos de programación del PC por lo que una vez este programado el chip puede estar vinculada a la tierra. Si nos remontamos a la programación del chip para corregir bugs etc. entonces desconecte pata 2 de tierra y vuelva a 22k a pierna 2. Las conversaciones de picaxe a la PC a través de 7 por lo que no es necesario cambiar la pierna.

Se ha añadido un pote y el servo se ha agregado. El servo no es realmente necesario y un led y una resistencia de 1 k trabajo fino o cualquier circuito que se desea conectar. Sólo usé un servo para mostrar cómo hacer clic en una pantalla puede mover algo realmente.

El servo está a cargo de su propia fuente de alimentación. Esta fuente de alimentación independiente no sería necesario si el picaxe se sólo leds encendiendo y apagando.

El picaxe está listo para ir - ahora necesitamos un código VB.
