Paso 5: El receptor y el circuito de bloqueo
Es la señal del decodificador de la señal de conmutación para la cerradura. Si la señal en el pin18 del decodificador es alta el cerradero eléctrico es desbloqueado y si baja su bloqueado.

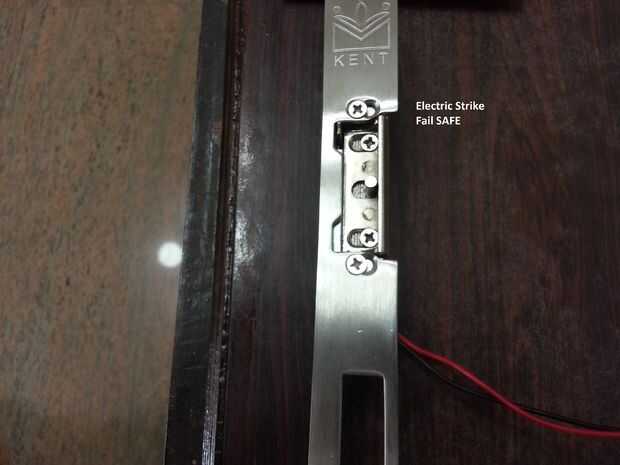

Detalles del cerradero eléctrico:
Falla segura
Voltaje - 12Vdc
Corriente - 850ma

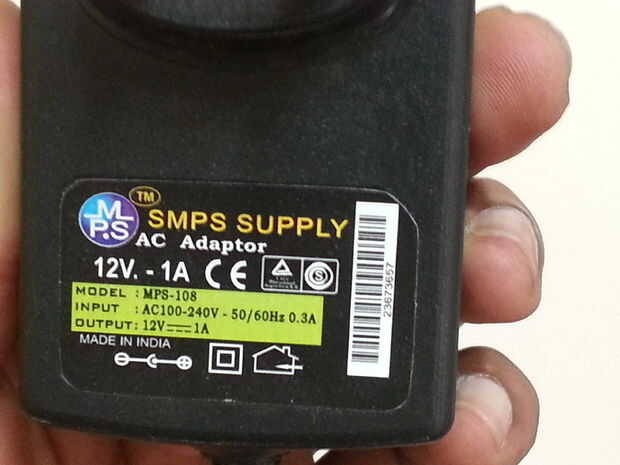

Estoy usando un adaptador para convertir corriente alterna de 230V a 12V dc, 1A.

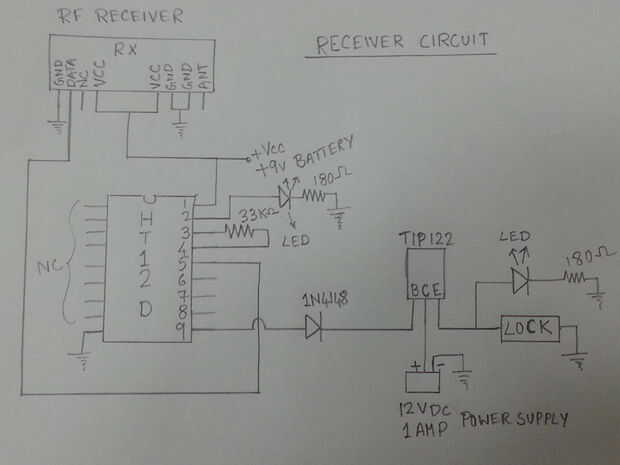

El circuito es como se muestra. La señal del decodificador va al transistor de Base de TIP122, la entrada es de adaptador está conectado al colector, negativo del adaptador está conectado a la tierra del decodificador. El emisor está conectado a un pin del cerradero eléctrico y el otro golpea otra vez el terreno común.
Información sobre TIP122 puede encontrarse aquí - http://www.alldatasheet.com/datasheet-pdf/pdf/2770/MOSPEC/TIP122.html

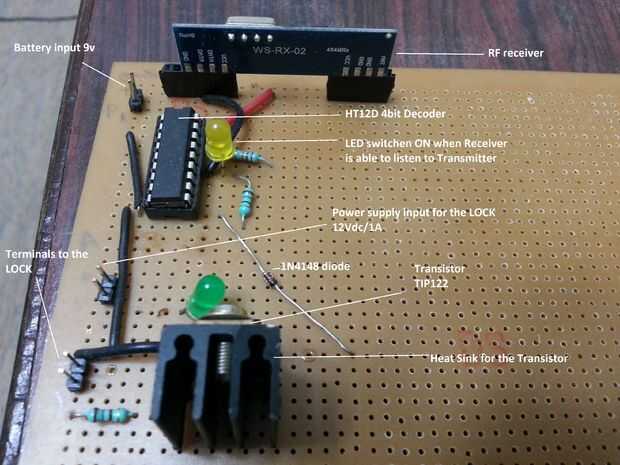

Aquí se han utilizado dos indicadores. El amarillo uno está conectado con el pin2 del lado derecho. Cambia a ON cuando se establece una conexión con el transmisor. El LED verde indica brilla intensamente cuando la cerradura está abierta. Conectado entre el pin del emisor de los TIP122 y la tierra. (con una resistencia de entre)
Así que la idea es siempre que hay una señal a la Base, el transistor se abre y permite que la corriente fluya al emisor que a su vez fuentes de energía y la huelga eléctrica abre.
Esto completa la configuración del todo.
