Paso 2: Construir tu propio circuito de petardo.

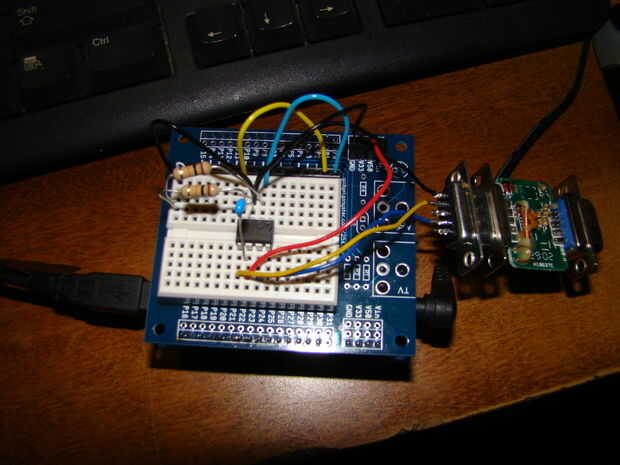

Breadboards solderless son un excelente método para solucionar problemas de un circuito, también puede conducir a la creación de diversos problemas con flojo/los alambres rotos, y miss cubrió así como conexiones sueltas. Recomiendo el uso de una versión de PCB Junta de soldadura. Si han depositado la unidad a sentarse en la plataforma de la hélice, es una construcción sencilla.
He usado el Gángster Gadget mini-PCB, pero cualquier PCB similar funcionará igual de bien.

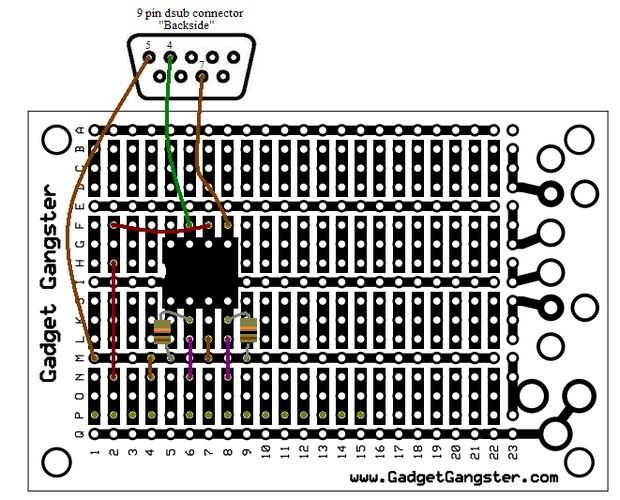

Aquí están las instrucciones paso a paso de la imagen adjunta.
- Colocar zócalo de 8 pines en J5-J8
- Cable rojo de N2 a H2
- Cable rojo de F2 a F7
- Puente pequeño de alambre de N4 a M4
- Pequeño alambre puente de M7 a L7
- Cable morado de N6 a L6
- Cable morado de N8 a L8
- resistencia de 10 k de M5 a K6
- resistencia de 10 k de M9 a K8
- Alambre de M1 a 9 pines-5
- Alambre de F6 a 9 pines-4
- Alambre de F8 a 9 pines-7
- Fila de 4 pines macho P1-P4 de la soldadura
- La soldadura de pernos macho fila de 4 (o más) P6-P9
- Insertar TC4427 frente izquierda
He añadido el uso de encabezados de pin macho para hacer el tablero de enchufe en mi plataforma de hélice de gángster de Gadget, así como un zócalo para el chip TC4427.
