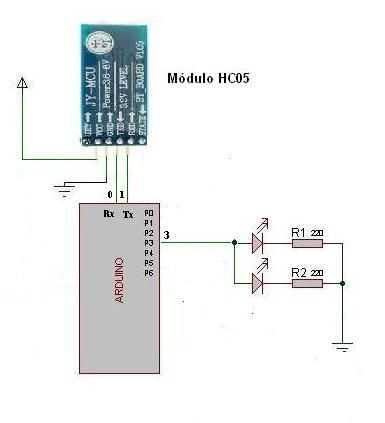

Paso 3: Diagrama del circuito
Como se ve, el circuito es muy simple ya sólo se usan 3 pines del arduino.
Nota importante: El led de carga debe ser conectado al pin número 3 del arduino. Esto es asi ya la libreria ya viene configurada internamente para usar este pin como emisor.
El pin 0 del arduino (Rx) debe ir conectado al pin Tx del módulo BT
El pin 1 del arduino (Tx) debe ir conectado al pin Rx del módulo BT
Recordar desconectar el módulo de bluetooth al momento de cargar el programa en el arduino.
