Controlar motores DC utilizando MSP430 Launchpad (1 / 6 paso)

Paso 1: Requisitos del Hardware

Para la construcción de este Instructable necesitará las siguientes cosas

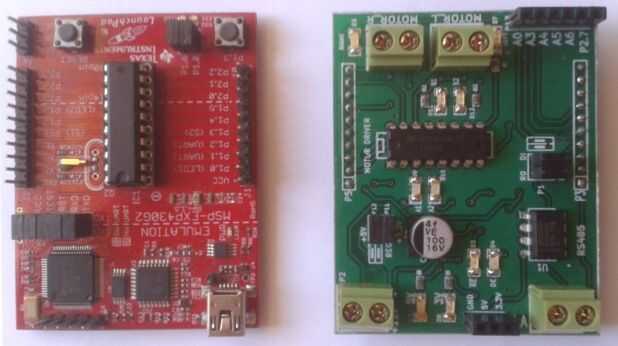

1) Junta de desarrollo MSP430 Launchpad (MSP-EXP430G2) con 20 pines MSP430G2553

2) chip L293D que contiene MSP430 Motor Control Booster Pack y MAX485. Contiene el paquete del aumentador de presión construido en regulador de potencia y LEDs para indicar el Motor Control Direction.Tho está disponible en línea en Nuestra tienda en ebay o sitio web.

3) DC cepillado motores, 2 números

4) de 9V o fuente de alimentación

5) como de costumbre los cables

6) ya que la junta esté enchufada en el MSP430 Launchpad y el Pack Booster utiliza terminales de tornillo para la fuente de alimentación y bornes del Control Motor,no necesita un soldador de.
