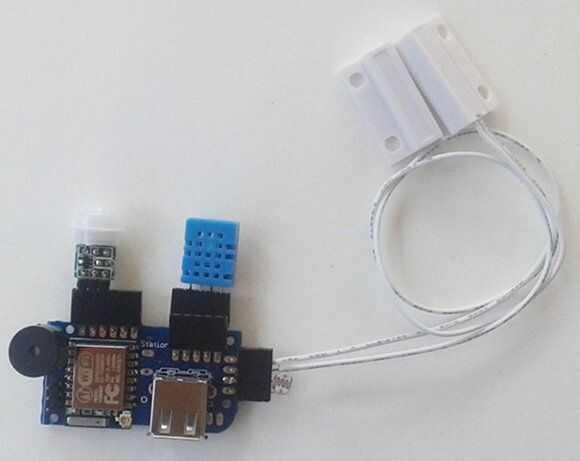

Paso 2: montaje

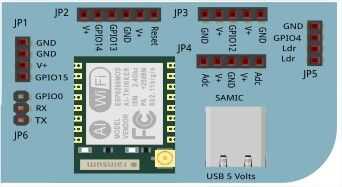

Aquí están los detalles de las conexiones (vea el diagrama de Fritzing un la parte superior de este artículo, para la vista final)
- Zumbador:
- Uno de los pines a JP1-Gpio15
- El otro a JP1-Gnd; básicamente sólo tiene que conectar el timbre en el conector.
- Sensores, Infra rojo movimiento
- Los pines en el PIR están marcados V, O, y G. V (voltios de potencia) va a JP2-V + en el SAMIC.
- PIN O (output) va al pin siguiente, Gpio14 JP2.
- pasador G (tierra) va al pin siguiente JP2-Gpio13.
- Sensor de humedad, temperatura y DHT11
- Los 4 pines del DHT se alinean con el conector, al igual que el PIR, pero usa 4 pines a la izquierda. Pin de DHT 1, Vcc va a la primera V + en JP3.
- Pin de DHT 2, datos va al pin siguiente en JP2, JP
- Pin de DHT 3 no está conectado.
- Pin de DHT 4, Gnd va a JP2-Gnd
- Sensor de puerta/ventana
- Un cable va a Gnd JP5
- El otro Gpio4 JP5
- Fotorresistencia LDR
- Un cable va al Ldr JP5
- El otro el otro Ldr JP5
- Conecte el cargador de 5v USB en el conector USB.
