Paso 6: Armando el circuito de

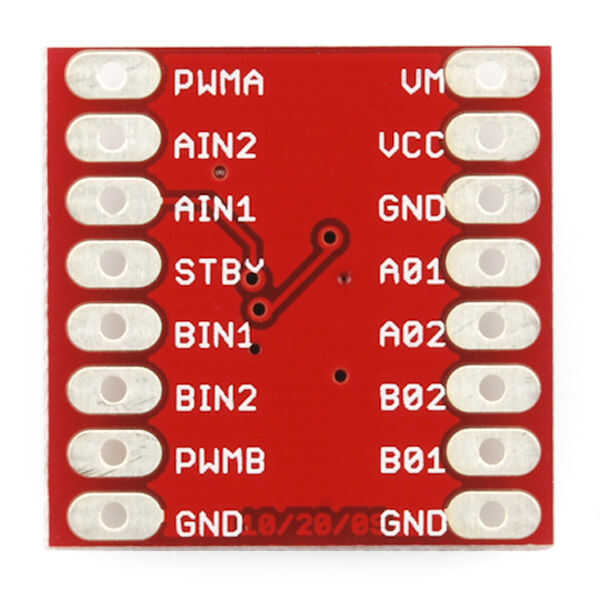

Ahora para el cableado primero Conecte la señal de la mitad de Sparkfun motor driver (TB6612FNG salir que es doble puente de H) a la pantalla de la base como se muestra en la primera foto, aquí están las conexiones
STBY al pin 10 en el escudo de base que actúan como el modo de espera
Control de motor parte delantera de la camioneta
- PWMA a pin 3 - este es un pin PWM para controlar la velocidad del motor
- AIN1 al pin 7
- AIN2 al pin 8 - ambos estos pernos decidan la dirección que hará girar las ruedas traseras.
Para controlar el motor posterior que proporciona dirección a la camioneta
- PWMB al pin 9
- BIN1 al pin11
- BIN2 al pin 12

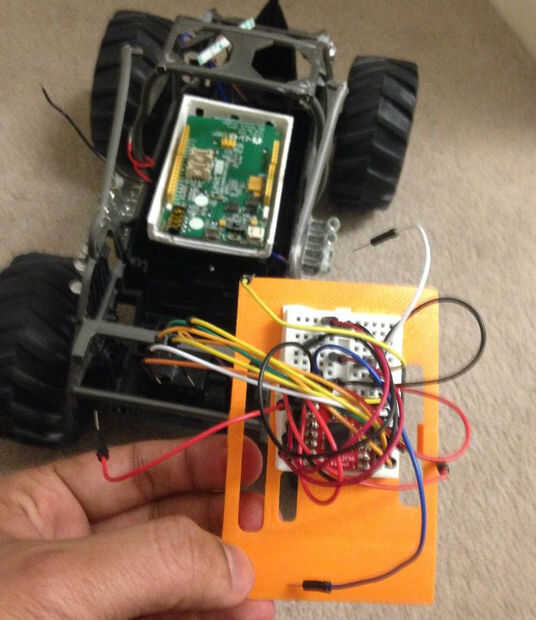

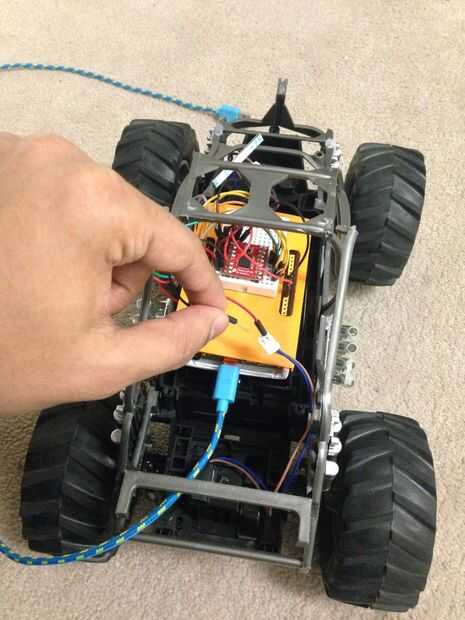

Ahora inserte el montaje de la Junta en su rover y completar el otro lado de las conexiones, es decir

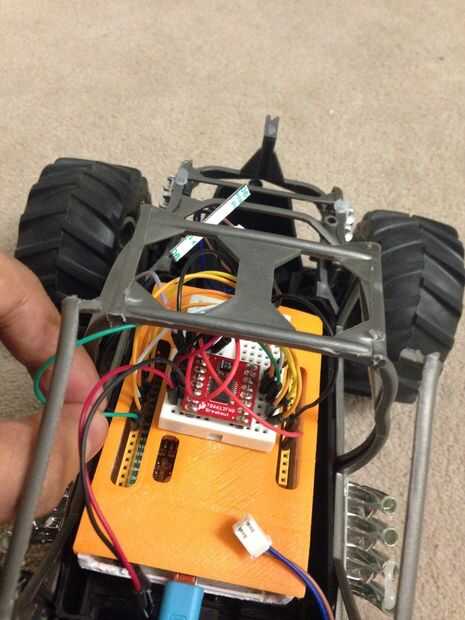

- A01 a un terminal del motor trasero como se muestra en la segunda foto de arriba
- A02 a otro terminal
- B01 a un terminal del motor delantero
- B02 a otro terminal
Entonces al arrancar el motor
- Conectarse a VCC de la batería + veand
- TIERRA que a la tierra de la batería de nuevo, aquí es donde usar la Mini tabla de pan para hacer una tierra común
